Délestage intelligent : comment piloter les charges électriques d’un bâtiment ?

Lorsqu’un bâtiment approche sa puissance disponible, couper arbitrairement des circuits est une mauvaise stratégie. Le délestage électrique intelligent vise à éviter un dépassement de puissance en s’appuyant sur la mesure, une hiérarchisation des charges et un rétablissement progressif, conçus pour protéger l’installation tout en préservant les usages. À distinguer de la gestion de la demande (déplacement d’usages dans le temps) et, selon les contextes, de l’effacement (réduction volontaire et organisée sur une période donnée).

Mini-exemple pour clarifier (illustratif) : si la puissance du site grimpe soudainement parce que plusieurs équipements démarrent, le délestage agit « maintenant » pour rester sous une limite (kW). Si vous décalez la chauffe d’eau ou la recharge VE en dehors des heures de pointe, c’est de la gestion de la demande. Si une réduction est réalisée selon un cadre convenu avec un tiers (agrégateur, programme, contrat), on parle souvent d’effacement.

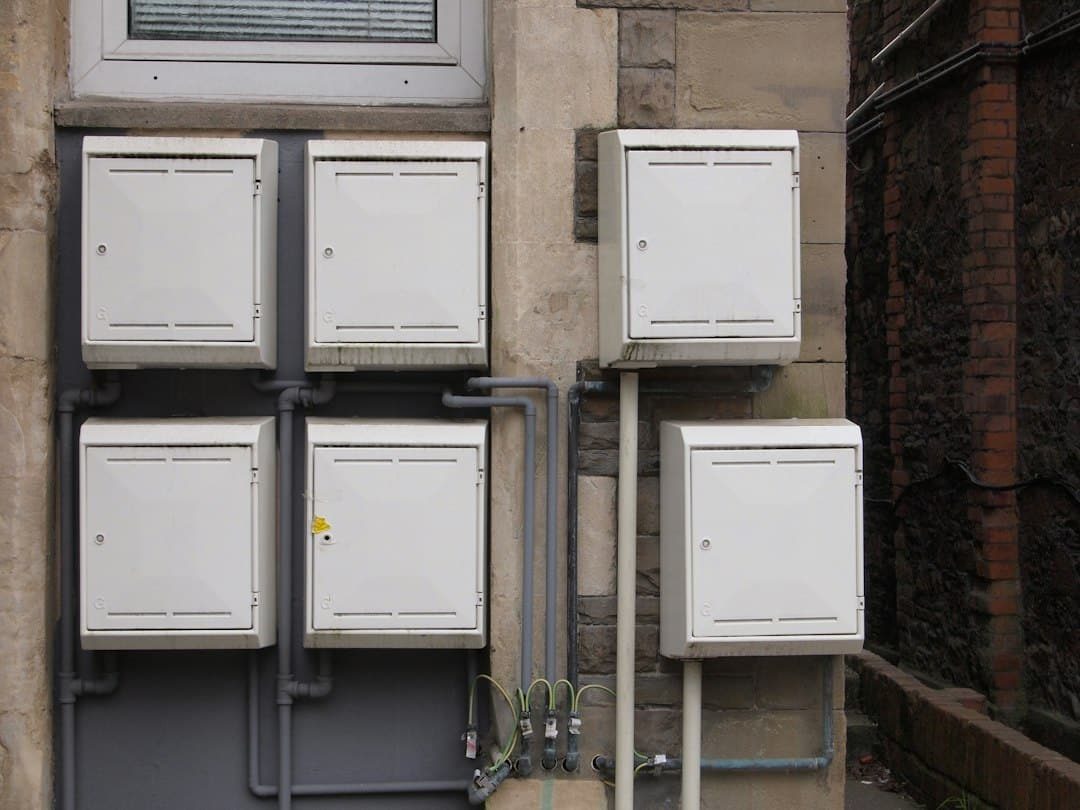

Photo by Richard Williams on Unsplash

Délestage ou gestion de la demande

Le délestage évite le dépassement d’une contrainte électrique (par exemple une limite contractuelle ou technique). La gestion de la demande peut aussi déplacer des usages dans le temps. Il faut distinguer la puissance appelée (kW), l’énergie consommée (kWh), la capacité de l’installation (transformateur, tableaux, câbles) et les protections physiques. Une simple baisse temporaire d’éclairage ne remplace pas une stratégie correctement dimensionnée.

Objectifs et contexte d’exploitation (repères Maroc)

Pour des décideurs au Maroc, les objectifs rencontrés en exploitation sont souvent :

• Rester sous une puissance de référence (contractuelle ou définie en conception) afin d’éviter des déclenchements et de stabiliser l’exploitation.
• Limiter les pointes (pics) qui peuvent dégrader le confort, provoquer des coupures internes ou compliquer la gestion de sites multi-usages.
• Améliorer la prévisibilité : éviter que l’ajout d’une nouvelle charge (par exemple recharge VE, ECS, cuisine) ne crée un dépassement non anticipé.

Repère factuel (Grands Comptes / ONEE) : selon le mode de facturation décrit par l’ONEE, la facture peut intégrer une notion de puissance souscrite (PS) et une puissance maximale appelée (PA) sur le mois, avec une redevance de dépassement de la puissance souscrite (RDPS) lorsque PA > PS. La page ONEE précise une formule de calcul de la RDPS (RDPS = 1,5 × Pf/12 × (PA − PS)) et des modalités associées. Source : ONEE — « Mode de facturation tarif général » (Grands Comptes) https://www.one.ma/fr/pages/interne.asp?esp=1&id1=1&id2=101&id3=75&t2=1&t3=1.

Dans la pratique, l’intérêt du délestage et les seuils pertinents dépendent toutefois du contrat, du segment (BT/MT/HT) et des modalités de comptage du site. Cet article n’entre pas dans le détail des tarifs, pénalités, clauses contractuelles ou référentiels normatifs locaux : ces paramètres sont à confirmer au cas par cas avec les acteurs concernés (exploitant, bureau d’études, distributeur/gestionnaire selon situation).

Beaucoup de bâtiments combinent aussi des éléments comme groupe électrogène, onduleur (UPS, Uninterruptible Power Supply) et inverseur de source (ATS, Automatic Transfer Switch). Le délestage doit alors être pensé comme une logique d’exploitation cohérente : certaines charges peuvent être coupées sur un régime « secours », d’autres non. Les interactions exactes (priorités, séquences, signaux d’état) doivent être validées au cas par cas par les intervenants techniques.

Cadre & responsabilités (repères d’ingénierie)

Le délestage touche à des fonctions potentiellement critiques. Sa conception et sa validation relèvent de l’ingénierie d’exploitation : elles doivent être conduites avec des professionnels compétents et des responsabilités claires (ex. bureau d’études électricité, intégrateur GTB, spécialistes CVC et, si applicable, acteurs SSI au sens « système de sécurité incendie »). Les exigences applicables (prescriptions locales/projet, assurance, recommandations fabricants) sont à confirmer avant mise en service.

En particulier, les circuits et fonctions liés à la sécurité des personnes ne relèvent pas d’une optimisation « standard » de confort : toute interaction (directe ou indirecte) avec des fonctions de sécurité/évacuation doit être traitée comme un sujet d’architecture dédiée et de validation projet. Selon la configuration du site, cela peut concerner (liste indicative, non exhaustive) l’éclairage de sécurité, le désenfumage, la détection/alarme incendie, les pompes incendie et certains équipements de secours. La liste finale dépend du projet et doit être validée par les parties responsables.

Inventaire des charges

Le relevé initial identifie les charges permanentes, les usages intermittents et les équipements reportables : CVC, eau chaude, bornes VE, groupes de pompage, cuisine, éclairage et autres départs. Chaque équipement doit être documenté avec :

• Puissance (instantanée/nominale) et, si possible, la variabilité (paliers, modulation).
• Durée minimale de fonctionnement / arrêt acceptable, et durée maximale de délestage admissible (confort, process, maintenance).
• Priorité (qui arbitre, et selon quelles conditions d’occupation / horaires).
• Autorisation de coupure et impact de redémarrage (courant d’appel, protection constructeur, usure).
• Retour d’état disponible (contact, télémétrie, accusé de réception) pour éviter de piloter « à l’aveugle ».

Certaines charges ne doivent pas être intégrées à un délestage « standard » : au-delà des fonctions de sécurité, cela peut inclure des équipements dont l’arrêt crée un risque d’exploitation (dégradation de process, pertes de données, contraintes d’hygiène/qualité, etc.). Ces exclusions doivent être formalisées.

Mesure et seuils

Le pilotage repose sur une mesure robuste : compteurs adaptés, transformateurs de courant (TC) correctement dimensionnés et télémesures fiables. Le seuil de déclenchement doit tenir compte de la mesure disponible, de sa fréquence d’actualisation et du délai de réaction des équipements. Une valeur instantanée bruitée ne doit pas provoquer des allers-retours rapides.

En pratique, selon les capacités de comptage/GTB, le pilotage peut s’appuyer sur une valeur instantanée ou sur une puissance lissée / moyennée (fenêtre temporelle), afin de mieux refléter le risque réel de dépassement et d’éviter les réactions sur des pics très courts.

Pour stabiliser la logique, on définit généralement :

• une marge avant le seuil (pour absorber l’inertie et les retards de commande),
• une temporisation (éviter un déclenchement sur un pic très court),
• une hystérésis (seuil d’entrée différent du seuil de sortie),
• des comportements en cas de mesure indisponible ou incohérente (mode dégradé à valider).

Priorités et contraintes

La matrice de priorités doit être approuvée par l’exploitant et le bureau d’études. Les charges de sécurité et de secours sont, en pratique, hors périmètre d’un délestage d’optimisation standard ; toute exception éventuelle relève d’une architecture dédiée et d’une validation projet. Il faut aussi tenir compte des horaires et de l’occupation : une zone en réunion, une chambre occupée ou un espace à contraintes d’exploitation ne présentent pas les mêmes limites.

Pour éviter les incompréhensions en exploitation, formalisez :

• l’échelle de priorité (ex. critique / essentiel / confort / reportable),
• les conditions d’arbitrage (qui décide, et quand : automatique, semi-auto, manuel),
• les limites (durées, consignes, plages horaires, exceptions),
• les actions de secours (procédure de retour, forçage local, consignation).

Gradation avant arrêt

Réduire une consigne ou moduler une borne peut être préférable à une coupure franche. Avant de couper un équipement, il peut parfois être possible d’en réduire la consigne ou de différer son fonctionnement, selon son interface.

Les variations doivent respecter le confort et les limites fabricant. Pour le CVC, l’action doit être coordonnée avec le spécialiste climatique afin d’éviter les modes instables (par exemple des cycles courts défavorables aux compresseurs).

Rétablissement ordonné

Après une réduction de charge, le système ne doit pas réactiver simultanément tous les équipements. Un redémarrage séquencé limite un nouvel appel de puissance, en tenant compte des redémarrages CVC et des cycles de compresseurs. La logique prévoit les conditions de retour, les temporisations et le comportement en cas de perte réseau ou de mesure indisponible.

Point de vigilance : les charges à moteurs/compresseurs peuvent présenter des courants d’appel. Le rétablissement doit donc être pensé non seulement en kW, mais aussi en dynamique de démarrage (à valider avec les données techniques disponibles).

Architecture type (mesure → décision → action)

Sans imposer une architecture unique, une chaîne fonctionnelle courante se résume ainsi :

• Mesure : compteur principal / sous-comptage + TC → remontée de puissance (et idéalement énergie, intensité, qualité de mesure).
• Contrôleur : GTB (gestion technique du bâtiment), automate/PLC ou contrôleur dédié → règles (seuils, hystérésis, temporisations, priorités).
• Actionneurs : relais/contacts, variateurs, commandes de consignes CVC, pilotage de bornes VE, délestage de départs identifiés.
• Retours et sécurité d’exploitation : états, acquittements, journalisation (logs), forçage local encadré, modes dégradés documentés.

Quelle que soit la solution, les protections électriques matérielles (disjoncteurs, protections différentielles, sélectivité, etc.) restent indépendantes et prioritaires.

KNX, GTB et interfaces

KNX ou une GTB peuvent coordonner les consignes si les actionneurs, compteurs et interfaces nécessaires sont présents. Cette couche d’automatisation ne remplace pas les protections électriques. Les ordres doivent être tracés et rester cohérents avec les commandes locales et les dispositifs de sécurité. La définition des points (mesures, états, commandes) et des priorités d’écriture est un livrable clé de l’intégration.

Tests et preuve d’efficacité

La recette doit simuler plusieurs profils de consommation et vérifier déclenchement, priorité, durée et rétablissement. Il est recommandé de tester aussi des scénarios dégradés : seuil atteint, capteur défaillant, perte réseau, retour secteur et activation manuelle/forçage.

Conserver des logs et comparer la courbe de puissance avant/après permet d’ajuster le paramétrage. Un résultat économique ne doit être annoncé qu’après comparaison de données représentatives avec les tarifs et contraintes réels du bâtiment.

Exemple de délestage : maintenir un appel de puissance sous contrôle

Dans une villa ou un petit bâtiment tertiaire, imaginons une limite de puissance du site de 60 kW, valeur de conception purement indicative. La mesure montre un appel de 57 kW alors qu’une borne de recharge modulable prévoit d’ajouter 7 kW. Si tous les usages fonctionnent simultanément, le total théorique atteint 64 kW, au-dessus de la cible.

Un mécanisme possible (illustratif, non prescriptif) consiste à :

• définir un seuil d’entrée (ex. proche de 60 kW moins une marge) et un seuil de sortie plus bas (hystérésis),
• imposer une temporisation (éviter de réagir à un pic très bref),
• appliquer un ordre de priorité (modulation avant coupure franche),
• limiter la durée maximale de délestage pour certaines charges de confort (selon exploitation),
• séquencer la reprise pour limiter les courants d’appel de certains équipements.

La bonne réponse n’est pas forcément d’éteindre la climatisation ou les équipements critiques : on peut, si les systèmes le permettent, limiter temporairement la borne, décaler une production d’eau chaude ou réduire une autre charge reportable.

Les seuils d’entrée et de sortie doivent être séparés par une hystérésis et un délai adaptés pour éviter une oscillation permanente des charges. La restauration doit être séquencée afin de ne pas recréer instantanément le même pic. La configuration finale relève du bureau d’études électriques et des limites des équipements, non du tableau illustratif ci-dessus.

Mesure, sécurité et critères de réception

Le guide Schneider Electric (EcoStruxure Microgrid Flex — Real Time Peak Load Management) décrit une logique de priorités, de seuils d’hystérésis, de délestage des charges non essentielles et de reconnexion progressive. Il s’agit d’un document fabricant (périmètre explicitement North America / ANSI) : il fournit un exemple de stratégie et des principes, sans constituer un réglage universel applicable à tous les bâtiments ni une validation de conformité locale. Source : Schneider Electric — EcoStruxure Microgrid Flex Functional Specifications / Design Guide (section « Import Management / Real Time Peak Load Management ») https://productinfo.se.com/microgrid_guide/…/0100DB2502-Microgrid%20Flex%20Design%20Guide-ANSI-Optimize%20%28bookmap%29_DD00741716.xml.

La recette doit mesurer la puissance réelle avant et après commande, vérifier le retour des états et simuler une communication perdue, une mesure aberrante ou un redémarrage de contrôleur. Le système d’automatisation ne doit jamais se substituer aux protections électriques obligatoires. L’exploitant reçoit a minima :

• la liste des charges autorisées à être modulées (et celles exclues),
• les limites (durées, consignes, plages horaires),
• les paramètres (seuils, hystérésis, temporisations, priorités),
• la procédure de retour au fonctionnement normal (et d’exploitation en mode dégradé).

Pour objectiver des gains (techniques et/ou économiques), certains projets s’appuient sur un cadre de mesure & vérification (M&V) documenté, notamment au moment de définir des critères de réception et une méthode de comparaison. La page d’entrée de l’EVO renvoie vers l’IPMVP (International Performance Measurement and Verification Protocol) ; cette page constitue une porte d’accès et ne détaille pas à elle seule une méthode (baseline, ajustements, options, etc.). Source : EVO — « Protocols – IPMVP » https://evo-world.org/en/products-services-mainmenu-en/protocols/ipmvp.

Synthèse pour décideur

• Le délestage est une assurance d’exploitation contre le dépassement de puissance (kW) ; il ne remplace ni le dimensionnement électrique, ni les protections.
• La réussite dépend surtout de 3 livrables : inventaire des charges + priorités/contraintes, logique seuils/temporisations/hystérésis, et plan de tests (scénarios normaux & dégradés).
• Au Maroc, la puissance souscrite et les modalités de facturation (ex. RDPS en Grands Comptes) peuvent rendre la maîtrise des pointes particulièrement pertinente (à confirmer selon votre contrat). Source : ONEE Mode de facturation tarif général.

Points à retenir avant consultation

• Définir les fonctions réellement attendues et les risques d’exploitation (confort, process, continuité de service).
• Comparer les solutions sur une base identique, en demandant les conditions réelles de mise en œuvre et les limites.
• Prévoir le câblage, les alimentations, le réseau et la maintenance dès les études (mesure, retours d’état, forçage).
• Vérifier les références des équipements, leur documentation et les exigences applicables au Maroc (à valider avec les intervenants compétents).
• Tester les scénarios normaux et dégradés avec l’exploitant, et formaliser les critères d’acceptation.
• Remettre des sauvegardes et documents exploitables, et former les personnes concernées.

Questions fréquentes

Le délestage doit-il couper complètement les appareils ?

Non. Lorsque les équipements le permettent, une réduction de consigne ou une modulation de puissance est souvent moins perturbante qu’une coupure.

Pourquoi prévoir un délai entre les coupures et les réactivations ?

Pour éviter les oscillations et les redémarrages simultanés, notamment avec des charges à moteurs ou compresseurs qui disposent de limites constructeur.

Peut-on délester la ventilation de sécurité ou des dispositifs incendie ?

Dans une stratégie d’optimisation « standard », ces fonctions sont en pratique traitées hors périmètre : toute interaction éventuelle relève d’une étude dédiée et d’une architecture validée par les responsables habilités sur le projet.

Un système KNX peut-il assurer ce pilotage ?

Il peut participer à une gestion de puissance et au pilotage des charges avec compteurs et interfaces compatibles, si les protections électriques sont indépendantes et si les modes dégradés, priorités et limites d’exploitation sont validés par les professionnels compétents.

Conclusion

Un projet durable repose sur une conception vérifiée, des responsabilités claires et des essais représentatifs. Pour poursuivre la réflexion, consultez sous-comptage énergétique et optimisation de la climatisation.
