PoE, PoE+ et PoE++ : comment dimensionner la puissance d’un switch ?

Un switch qui affiche « 24 ports PoE+ » ne peut pas nécessairement fournir 30 watts sur ses 24 ports en même temps. Pour alimenter un réseau professionnel, il faut distinguer la puissance disponible par port, la puissance totale du switch et les besoins réels des points d’accès Wi‑Fi, caméras IP, téléphones et contrôleurs. Voici une méthode de dimensionnement PoE switch utilisable avant l’achat et pendant la recette, que le projet concerne une villa, un hôtel ou un bureau.

Méthode en 5 étapes (résumé opérationnel)

• 1) Recenser tous les terminaux (modèle exact, PoE accepté, consommation max annoncée, options activées).
• 2) Vérifier les limites par port (type PoE) et le budget PoE total (selon alimentation(s) réellement prévue(s)).
• 3) Calculer un budget « besoins PD » (côté terminaux), puis traduire en budget « alloué PSE » (côté switch) selon classes/négociation.
• 4) Répartir les terminaux par switch en tenant compte des ports, du budget et des scénarios de panne (si requis).
• 5) Valider en recette : négociation, pics de consommation, redémarrages groupés, autonomie UPS.

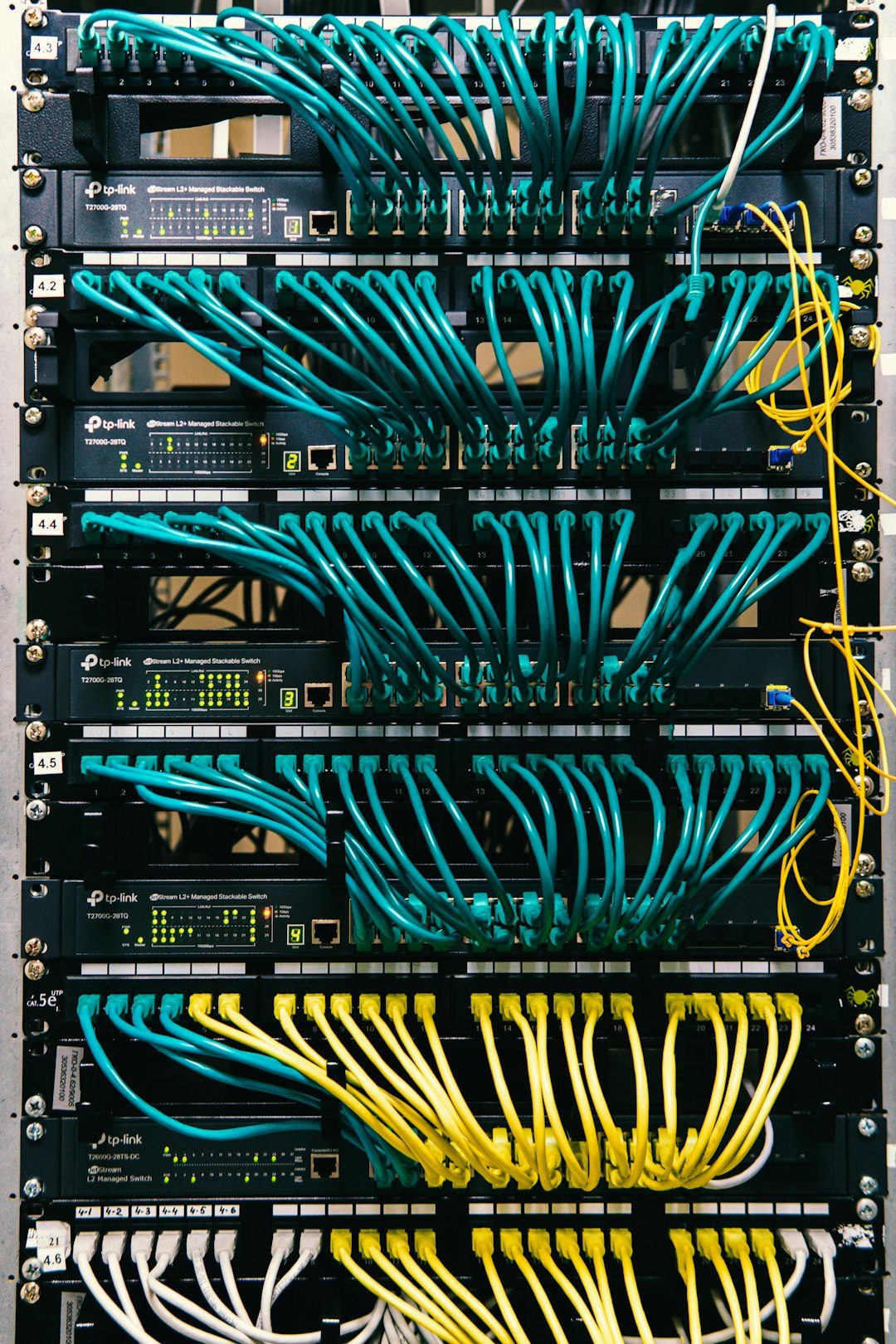

Photo by Yuriy Vertikov on Unsplash

Comprendre les normes et les valeurs en watts

Les termes PoE, PoE+ et PoE++ renvoient à des types IEEE (et, selon les constructeurs, à des appellations commerciales). En première lecture, retenez que la norme distingue :

• la puissance maximale au port du switch (côté source) ;
• la puissance maximale disponible/garantie au terminal (côté appareil), plus faible à cause des pertes dans le lien.

IEEE 802.3af (Type 1) permet jusqu’à 15,4 W au port source (PSE) et environ 13 W au terminal (PD). IEEE 802.3at (Type 2, PoE+) monte à 30 W côté source et 25,5 W côté appareil. IEEE 802.3bt définit notamment Type 3 (jusqu’à 60 W côté source) et Type 4 (jusqu’à 90 W côté source) ; les puissances maximales correspondantes côté PD sont souvent indiquées à 51 W (Type 3) et 71,3 W (Type 4). (Source : tableau PSE/PD, Ethernet Alliance, p. 3.)

Point de cadrage “2 paires / 4 paires” (pour éviter les contresens) : historiquement, 802.3af/at alimentent un lien cuivre en utilisant une paire de paires (soit en « mode A » soit en « mode B », selon l’implémentation). À l’inverse, 802.3bt (Type 3/Type 4) est généralement associé au 4-paires (souvent appelé « 4PPoE »). En pratique, ce n’est pas un choix interchangeable « au même niveau » : c’est le type IEEE supporté (côté switch et côté terminal) qui conditionne le mode d’alimentation et la puissance accessible. (Source : rappel des types et puissances, Cisco — PoE Configuration Guide (overview).)

Ces repères restent des plafonds standardisés : la consommation d’un équipement dépend du modèle et des fonctions activées, et l’allocation PoE dépend du mécanisme de négociation et des politiques du switch (voir plus bas). Pour disposer de chiffres PD/PSE récapitulatifs utilisables, vous pouvez aussi vous appuyer sur le tableau « maximum power to PD » d’un guide de déploiement Cisco (source constructeur, à ne pas interpréter comme universelle au-delà des valeurs IEEE rappelées). (Source : Cisco — Deployment guide.)

La documentation du terminal doit indiquer sa consommation maximale et le type de PoE accepté. Un périphérique à 25 W ne doit pas être dimensionné comme un simple téléphone de 7 W. Certaines fonctions, notamment chauffage de boîtiers extérieurs, infrarouges ou moteurs de caméras, augmentent la consommation dans certains modes.

Distinguer le budget global et les limites par port

Un switch peut disposer de ports capables chacun de délivrer 30 W tout en n’ayant qu’un budget global de 370 W. Il ne pourrait donc pas alimenter 24 périphériques demandant réellement 30 W simultanément. Vérifiez le budget total garanti selon le nombre et le type d’alimentations installées, ainsi que la répartition éventuelle entre modules. (Source : principes de gestion de budget PoE, Cisco — PoE Configuration Guide.)

Autre subtilité : les fonctions avancées de certains points d’accès peuvent nécessiter une alimentation supérieure au minimum permettant de démarrer. L’appareil peut se connecter mais réduire la puissance radio, désactiver un port USB ou limiter des fonctions. Seule la fiche de la référence exacte permet de le savoir.

Faire un inventaire avant de calculer

Dressez la liste des terminaux avec leur localisation, modèle, type de PoE, consommation nominale et maximum annoncé. Prévoyez des lignes séparées pour points d’accès, caméras, téléphones, portiers, écrans, capteurs et équipements futurs. Lorsqu’une caméra comporte un chauffage ou une fonction PTZ, retenez la consommation dans le scénario le plus contraignant que le projet doit supporter.

Cet inventaire peut être établi en amont du plan VDI. Il évite qu’un switch adapté au premier lot se retrouve saturé après ajout des caméras et des points Wi‑Fi. Notre article sur le réseau IP d’un hôtel explique pourquoi les systèmes Wi‑Fi, IPTV, VoIP et vidéosurveillance doivent être dimensionnés ensemble.

Exemple chiffré : calcul du budget PoE d’un switch

Définitions rapides (pour éviter les contresens)

• PSE (Power Sourcing Equipment) : l’équipement qui fournit l’énergie (ex. switch PoE). On parle de puissance au port source.
• PD (Powered Device) : l’équipement alimenté (AP Wi‑Fi, caméra IP, téléphone IP). On parle de puissance disponible/garantie côté terminal.
• Puissance allouée / réservée : puissance que le switch « met de côté » sur son budget (selon classes IEEE, négociation LLDP (Link Layer Discovery Protocol) et, selon les environnements, d’autres mécanismes de découverte). Cette valeur peut être supérieure à la consommation réelle.
• Consommation mesurée : puissance réellement consommée à un instant donné, observable selon les équipements et le switch.

Prenons 12 points d’accès à 25 W, 16 caméras à 12 W et 10 téléphones IP à 7 W, où ces valeurs représentent, dans notre exemple, les besoins maximaux supposés du côté des terminaux (PD). Leur somme donne 12 × 25 + 16 × 12 + 10 × 7 = 562 W. Une réserve de conception illustrative de 25 % donnerait 562 × 1,25 = 702,5 W, soit environ 703 W. Ni ce pourcentage ni ce total ne constituent une obligation normative ou une garantie que le budget PoE annoncé d’un switch suffira.

Il faut ensuite traduire ces besoins en budget côté PSE (switch). Dans la pratique, un switch peut gérer sa capacité PoE en (a) réservant une puissance par classe IEEE, (b) ajustant l’allocation via LLDP lorsque compatible, ou (c) en s’appuyant sur une mesure et/ou des politiques de limitation. Les comportements varient fortement selon les constructeurs, les modèles et les réglages : certains réservent de manière « pessimiste » (par classe), d’autres s’approchent davantage d’une logique « à la consommation ». (Source : panorama des mécanismes de gestion PoE, Cisco — PoE Configuration Guide.)

À titre pédagogique, plutôt que d’associer des chiffres de watts par classe (qui dépendent du standard, de l’implémentation et de tables détaillées), retenez l’idée suivante : si vos points d’accès sont négociés/paramétrés de manière à réserver un niveau proche du plafond d’un port PoE+, et si vos caméras/téléphones réservent un niveau proche du plafond d’un port PoE (Type 1), la puissance réservée peut dépasser significativement la somme des consommations maximales « attendues » côté terminaux.

Point d’attention méthode (illustratif) : un téléphone « donné pour 7 W » côté terminal peut amener le switch à réserver plus qu’une simple classe « basse », selon ce que le terminal annonce et selon la politique d’allocation du switch. Au lieu d’supposer une classe, l’approche robuste consiste à :

• vérifier ce que le téléphone annonce réellement (classe IEEE et/ou demande via LLDP) et ce que le switch affiche comme puissance allouée/réservée ;
• vérifier la politique d’allocation du switch (par classe, par LLDP, par mesure) ;
• dimensionner le budget sur la puissance effectivement réservée et sur les scénarios d’usage (ex. haut-parleur, écran, modules additionnels), pas uniquement sur une consommation « moyenne ».

Synthèse décideur : l’achat ne se pilote pas uniquement sur la somme des watts « consommés ». Pour sécuriser, il faut confronter ports, budget global et logique de réservation du modèle envisagé, puis vérifier en recette sous charge.

L’installation comprend 38 terminaux : un switch 24 ports est donc insuffisant même si sa puissance est élevée. Deux switches 24 ports peuvent convenir en nombre de ports, mais chacun doit avoir une capacité PoE compatible avec les appareils qui lui sont réellement raccordés, y compris lorsque l’alimentation ou un module tombe en panne si cette continuité est requise. Il faut également prévoir uplinks, disponibilité d’alimentation, consommation électrique, répartition entre baies et extension future.

Comment lire une fiche technique de switch PoE (achat)

• Puissance par port : limite maximale (ex. 30 W/port) et restrictions éventuelles selon les ports.
• Budget PoE total (W) : valeur annoncée et conditions (une ou plusieurs alimentations nécessaires pour l’atteindre, mode redondant ou non).
• Mode d’allocation : par classes, via LLDP, par mesure (« consumption-based ») ou combinaison, et possibilités de réglage/rapports.
• Priorités PoE / délestage : capacité à prioriser certains ports, comportement en cas de budget insuffisant (refus d’alimenter, coupure de ports non prioritaires, etc.).
• Supervision : affichage « allocated » vs « used » (quand le constructeur le propose), alertes « denied » et journaux d’alimentation (utile pour la recette et l’exploitation). Les libellés, écrans et commandes varient d’une marque à l’autre.

Penser aux pertes, câbles et température

La puissance annoncée au niveau de la source n’est pas celle disponible à l’extrémité. La longueur du lien, la section et la résistance des conducteurs, la qualité des connecteurs, la température et les assemblages ont un effet sur la marge utile. Sur ce point, l’objectif projet est de s’appuyer sur un câblage et une mise en œuvre conformes au référentiel de câblage retenu (catégorie, composants, règles d’installation) et sur une qualification adaptée du lien, sans confondre test de continuité et qualification d’un canal cuivre.

Les faisceaux de nombreux liens alimentés à forte puissance peuvent produire plus de chaleur. Les paramètres déterminants sont notamment la longueur, les caractéristiques des conducteurs et composants (catégorie/qualité), la densité de faisceau et la température ambiante. Des documents de référence sur le « remote powering over balanced cabling » cadrent ces sujets au niveau installation (par ex. ISO/IEC TS 29125 (périmètre)) et des travaux publics liés à 802.3bt mentionnent des guides TIA sur les considérations thermiques (mention de TIA TSB-184-A dans un document public IEEE 802.3bt Task Force). Concrètement, cela invite à se référer aux recommandations du fabricant de câbles/cordons et du constructeur du switch, plutôt qu’à généraliser un chiffre unique pour tous les contextes.

Intégrer alimentation secourue et résilience

Un point d’accès alimenté en PoE s’éteindra si son switch perd son alimentation, même si la fibre opérateur est intacte. Pour les services critiques, dimensionnez l’onduleur avec la consommation électrique réelle du switch, des équipements réseau et des éventuels serveurs, puis définissez une autonomie cible. Le budget PoE seul ne suffit pas à calculer cette autonomie.

Il faut différencier le maintien des fonctions essentielles — réseau des chambres, contrôle d’accès, téléphonie opérationnelle — des services confort qui peuvent être interrompus. Les enjeux d’alimentation doivent être examinés avec le service électrique et les responsables de sécurité, sans présumer qu’un équipement de sûreté peut dépendre d’un simple switch bureautique. Toute exigence réglementaire ou d’assurance (sûreté, SSI, vidéosurveillance, contrôle d’accès) doit être confirmée par les parties compétentes et, si nécessaire, par un conseil spécialisé.

Spécificités projets au Maroc (points de vigilance)

• Chaleur et locaux techniques : en exploitation (hôtel, immeuble tertiaire, site en bord de mer), la température des baies/locaux peut monter ; cela influence la marge PoE, la ventilation et la tenue des équipements.
• Qualité de pose et cuivre : la performance PoE dépend fortement de la qualité des terminaisons, des cordons et du contrôle de câblage ; le risque n’est pas seulement « réseau », mais aussi alimentation et stabilité.
• Continuité de service : UPS (onduleur) et, selon site, groupe électrogène peuvent être déterminants ; il faut raisonner en autonomie mesurée et priorisation des charges.
• Approche achat/exploitation : au-delà du CAPEX, vérifier la disponibilité locale des alimentations, modules, ventilateurs et pièces de rechange, ainsi que les délais de remplacement.

Contrôler les classes, la négociation et l’alimentation réelle

La documentation Cisco sur le PoE et ses classes distingue les standards IEEE et les modes de gestion de la puissance. Lors de la sélection, il faut savoir si le switch réserve les puissances annoncées par classes, tient compte d’une négociation LLDP compatible, ou applique une limitation fondée sur la consommation mesurée. Les écrans/termes (ex. « allocated » / « used ») et la logique exacte diffèrent selon les fabricants et parfois selon le firmware : ce qui compte est de confirmer comment le budget est décrémenté sur le modèle retenu.

Le guide Cisco rappelant la différence entre la capacité du PSE et celle maximale côté terminal (PD) illustre aussi pourquoi « PoE++ » ne suffit pas à qualifier un modèle : il faut vérifier le type IEEE supporté et le budget réel du switch. (Source : Cisco — Deployment guide.)

Grille de recette PoE sous charge

À la livraison, conserver les états de négociation par port, la consommation observée, la puissance réservée et les alarmes d’alimentation du modèle retenu. Le DOE doit comporter la table ports–équipements, la configuration sauvegardée, les références des alimentations et les limites connues. La conception du PoE reste liée au choix des points d’accès Wi‑Fi et à la distribution courant faible du bâtiment.

Référence rapide de puissance PoE

Sources : tableau PSE/PD synthétisé par l’Ethernet Alliance (p. 3) ; maxima PD également listés dans un guide de déploiement Cisco (Cisco — Deployment guide). Ces valeurs sont à confronter à la fiche technique (budget global, allocation, conditions de température/câblage et type IEEE réellement supporté).

Checklist de validation

• Lister tous les terminaux avec leur besoin maximal documenté.
• Vérifier le standard PoE accepté et la limite de chaque port.
• Additionner les besoins des terminaux puis réserver une marge justifiée.
• Traduire ce besoin en allocation côté switch (classes/négociation), et vérifier le budget PoE total réellement disponible.
• Répartir les appareils sur des switches dont le budget global est suffisant.
• Valider le référentiel de câblage retenu (catégorie/composants), la qualité de pose, l’échauffement potentiel, la connectique et la qualification du lien.
• Calculer séparément l’autonomie UPS et tester les redémarrages simultanés.
• Remettre un tableau ports–équipements et la réserve réelle à l’exploitant.

Questions fréquentes

Un port PoE+ fournit-il toujours 30 W ?

Non. Il s’agit de la limite du Type 2 côté équipement source (PSE). Le terminal reçoit moins en raison des pertes et la puissance dépend de la classe, de la négociation (ex. LLDP) et de la politique d’allocation du switch. (Source : distinction PSE/PD, Ethernet Alliance, p. 3.)

Puis-je mélanger caméras PoE et points d’accès PoE++ ?

Oui si chaque port et le budget global du switch supportent les types/classes demandés. La compatibilité d’un appareil ne se déduit pas du seul mot « PoE » : vérifiez la fiche technique (type IEEE supporté, puissance requise, éventuel mode dégradé).

Le PoE remplace-t-il un onduleur ?

Non. Le PoE transporte l’énergie depuis le switch ; si celui-ci s’arrête, les terminaux s’arrêtent aussi, sauf alimentation spécifique.

Conclusion

Un réseau PoE fiable ne se dimensionne pas au nombre de ports, mais à la somme des puissances maximales, aux limites du matériel et au comportement attendu en cas de panne. En documentant ces hypothèses dès la conception (types IEEE, budget global, mode d’allocation, marges et recettes), Domocasa peut vous accompagner vers une infrastructure plus évolutive et plus simple à exploiter, plutôt qu’une installation saturée le jour de sa livraison.
