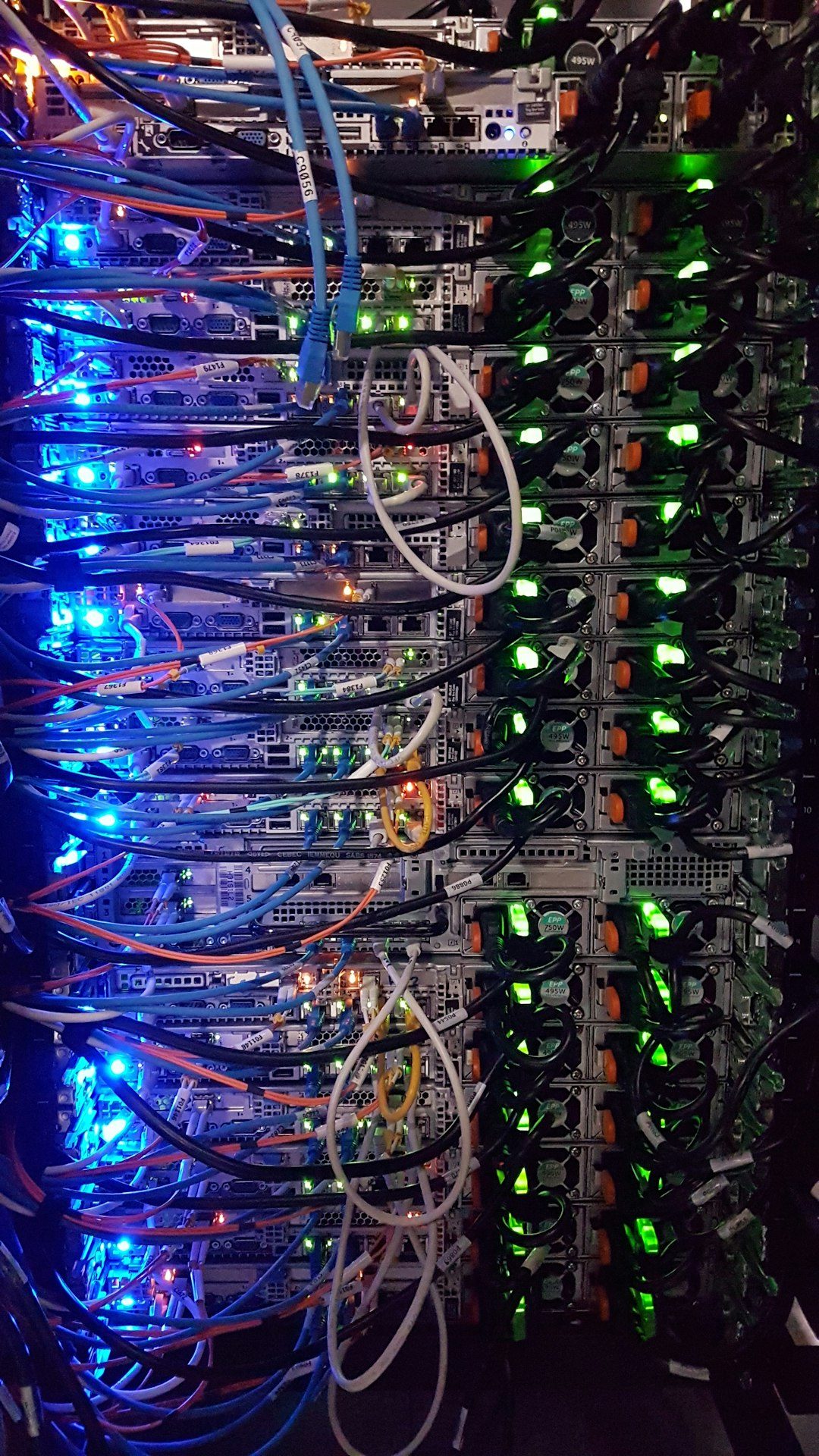

Une baie réseau trop petite se reconnaît souvent après la livraison : panneaux de brassage empilés, alimentations posées au sol, courbes de câbles excessives et aucun espace pour un équipement supplémentaire. Pourtant, dimensionner une baie réseau professionnelle est un travail d’anticipation : identifier les équipements et leur encombrement, la dissipation thermique, le brassage, la puissance électrique et les possibilités de maintenance.
Photo by Massimo Botturi on Unsplash
Synthèse décideur : ce qu’il faut figer avant d’acheter
- Un inventaire chiffré (U, profondeur, poids, puissance) basé sur les fiches techniques des équipements réellement retenus.
- Une réserve explicitement quantifiée (en U, en puissance, en ports) et assumée dans le budget.
- Un plan de baie (face + profil) et une logique d’exploitation (étiquetage, accès, maintenance).
- Des hypothèses validées sur site (local technique, ventilation/clim, qualité électrique, accès et sécurité physique).
Évaluer les fonctions avant la hauteur en U
Le format « U » désigne l’unité de hauteur des équipements rackables. 1U correspond à 1,75 pouce, soit 44,45 mm (référence constructeur : Eaton — Rackmount PDU FAQ ; voir aussi Schneider Electric — FAQ FA158600).
Mais une baie de 42U ne représente pas automatiquement 42U utilisables : des zones de ventilation, un onduleur (UPS, Uninterruptible Power Supply), des accessoires, des panneaux de brassage et des espaces de passage peuvent occuper une partie de cette hauteur.
Commencez par un inventaire qui distingue les équipements rackables, les boîtiers non rackables nécessitant des étagères, le nombre de panneaux de brassage et les accessoires. Dans un hôtel, une baie peut accueillir les switches du Wi-Fi, les liens IPTV, la téléphonie et les interfaces d’accès ; ces fonctions doivent être organisées sans mélanger câbles et flux inutiles. Voir notre guide sur l’architecture IP d’un hôtel.
Méthode rapide de dimensionnement (U, profondeur, poids, énergie)
Pour une approche « professionnelle » et décisionnelle, vous pouvez structurer le dimensionnement en quatre étapes. Les valeurs ci-dessous sont des repères illustratifs : elles doivent être ajustées selon les fiches techniques des équipements retenus, l’environnement (local technique, couloir, étage), et les exigences d’exploitation.
- Hauteur (U) : additionner les U des équipements + U des accessoires (guides, tiroirs optiques, obturateurs, étagères, PDU rackables, etc.). Ajouter une réserve chiffrée (en U) pour l’évolution, plutôt qu’un « espace libre » vague.
- Profondeur utile : raisonner en profondeur « réellement utilisable » entre montants (rails) et en dégagements avant/arrière. Une règle pratique consiste à vérifier que la baie accepte la profondeur du plus profond équipement plus l’espace nécessaire aux connecteurs et au rayon de courbure des câbles à l’arrière, sans contrainte sur la porte.
- Charge/poids : vérifier la charge admissible et la répartition (rails, glissières, fond). Les équipements lourds (ex. UPS, certains serveurs/NVR) se placent en bas et, si prévu par le fabricant, sur rails adaptés. Cette logique est aussi une consigne de sécurité courante dans les guides d’installation de racks (exemple : Vertiv — VR Rack Installer/User Guide, consignes de chargement et d’ancrage).
- Énergie et continuité : estimer la puissance absorbée et définir l’objectif d’autonomie si un UPS est requis. Si le projet exige de la continuité accrue, clarifier le principe de distribution (par ex. une ou deux alimentations, PDU, redondance A/B) avec le bureau d’études et l’électricien.
Dimensionner la largeur, la profondeur et l’accès
Le « 19 pouces » décrit un standard d’interface de montage (équipements fixés sur rails), pas la largeur extérieure de la baie. Les dimensions externes (ex. 600 mm ou 800 mm de large, profondeurs variables) dépendent des gammes fabricants ; l’important est de valider la compatibilité de montage et les dégagements nécessaires (voir notamment : Schneider Electric — FAQ FA158600, et à titre d’exemple de fiche produit : Schneider Electric — AR3100B2 (42U)).
La profondeur utile varie considérablement entre un panneau de brassage, un switch, un serveur ou un UPS. Il faut réserver l’espace nécessaire aux connecteurs et aux rayons de courbure à l’arrière, sans écraser les câbles contre la porte. Distinguez : profondeur externe (encombrement global) et profondeur utile (espace réellement disponible pour l’équipement, ses rails et sa connectique).
La pièce doit aussi permettre l’ouverture des portes, le retrait d’un module, le passage d’un technicien et le nettoyage. Une baie élégante posée dans un recoin inaccessible n’est pas un choix opérationnel. Vérifiez la capacité de charge, l’ancrage, les fixations et les contraintes du sol avec l’équipe bâtiment, en vous assurant que les hypothèses (poids total, centre de gravité, vibrations, accès) sont bien documentées et validées par des intervenants compétents.
Prévoir des prises et l’alimentation secourue
Additionnez la consommation réelle ou maximale appropriée des switches, routeurs, firewalls (pare-feu), serveurs, NVR (Network Video Recorder), convertisseurs et accessoires. Pour les switches PoE (Power over Ethernet), prenez en compte l’alimentation des terminaux dans la puissance totale absorbée. Le wattage de sortie PoE ne suffit pas à déterminer l’autonomie d’un UPS.
La distribution doit prévoir les circuits, protections et unités PDU (Power Distribution Unit) adaptés au projet. L’alimentation secourue peut maintenir certains services en cas de coupure, mais son dimensionnement exige une cible d’autonomie et le profil de charge. Si le projet le justifie, clarifiez aussi le périmètre « secouru » (par exemple : cœur réseau, supervision, contrôle d’accès) versus « non secouru ». La sélectivité des protections et les interventions électriques relèvent de spécialistes compétents, à valider selon les contraintes du site.
Organisation du brassage : une conception lisible
Le brassage doit permettre d’identifier rapidement le lien vers une chambre, une caméra, un bureau ou une borne Wi-Fi. Privilégiez une nomenclature stable, cohérente entre plans, panneaux, prises et ports de switch. Une étiquette imprimée et un plan de ports évitent des débranchements hasardeux pendant l’exploitation.
Prévoyez des guides horizontaux et verticaux, des longueurs de cordons appropriées et des séparations facilitant la circulation de l’air. Il n’est pas utile de remplir la baie de cordons trop longs en pensant créer de la réserve : le désordre gêne l’accès, le diagnostic et les interventions futures.
Dimensionnement thermique : calculer la chaleur réellement dégagée
La dissipation thermique ne se résume ni au nombre de U occupées ni à la puissance nominale d’une PDU. Le bilan doit s’appuyer sur les données constructeur : pertes propres du switch ou du serveur, alimentation et UPS, ventilateurs, équipements passifs et apports du local. Les flux d’air en façade/arrière ou latéraux diffèrent selon les modèles ; des cordons de brassage et accessoires mal placés peuvent gêner la circulation.
Concernant le PoE, la bonne pratique consiste à ne pas assimiler automatiquement le budget PoE annoncé à une chaleur équivalente dissipée dans la baie : selon l’architecture et le matériel, une partie de la puissance sert à alimenter des terminaux distants, et les pertes se répartissent (switch, câbles, terminaux). En l’absence de source constructeur ouverte ici sur ce point précis, traitez-le comme un point de validation projet à chiffrer à partir des fiches techniques (consommation/BTU du switch, rendement des alimentations, charges réellement délivrées).
Pour convertir des ordres de grandeur, on rencontre fréquemment l’équivalence 1 W ≈ 3,412 Btu IT/h, issue des facteurs de conversion NIST (table NIST : 1 Btu IT/h = 0,2930711 W, soit l’inverse) : NIST SP 811 — Appendix B.9. Cette conversion aide à comparer des données de fiches techniques, mais ne remplace pas un calcul complet (configuration réelle, température d’air entrant, extraction, fonctionnement 24/7, etc.).
La méthode Schneider Electric de calcul de ventilation d’armoire (FA369632) illustre un principe de bilan thermique (chaleur dégagée, température d’air entrant, température admissible, débit d’air). Son périmètre est celui d’une méthode simplifiée et d’un exemple de calcul : utilisez-la comme démarche et confrontez-la aux conditions du site et aux spécifications des équipements réellement retenus.
Ne pas ajouter systématiquement un U vide entre chaque switch au nom de la ventilation : selon les fabricants et les flux d’air (avant/arrière, latéral), l’objectif peut être au contraire de limiter la recirculation via des panneaux obturateurs, lorsque la conception s’y prête. À titre d’exemple de produit et d’intention (limitation de recirculation en environnement de confinement), voir : Eaton — Blanking Panels datasheet (AFM03FXA). Dans tous les cas, l’accès aux filtres, ventilateurs, alimentations et disques doit rester possible. Installer des sondes aux emplacements représentatifs et tester les alarmes de température et la panne éventuelle de ventilation.
Spécificités d’exploitation au Maroc : points à valider
Pour des décideurs au Maroc, certaines contraintes d’environnement et d’exploitation peuvent peser davantage dans le choix de la baie, du local et de la stratégie de maintenance. Sans prétendre à une règle nationale unique (à confirmer au cas par cas), il est utile de valider explicitement :
- Température et ventilation du local : s’assurer que la plage de fonctionnement des équipements est compatible avec les conditions réelles (y compris en été, et en cas de ventilation dégradée).
- Poussière : prévoir un plan de nettoyage/filtration adapté (portes, filtres, trajectoires d’air), sinon les performances thermiques se dégradent et la maintenance devient plus fréquente.
- Qualité de l’alimentation électrique : en présence de microcoupures, variations ou perturbations, clarifier le rôle attendu de l’UPS (continuité, filtrage, protection) et l’organisation des circuits. Toute recommandation doit être validée par un électricien qualifié et le bureau d’études.
- Équipements radio/terminaux : si le projet inclut des équipements terminaux destinés à être connectés au réseau public de télécommunications ou certaines installations radioélectriques, vérifier le cas échéant le régime d’agrément ANRT applicable au matériel concerné (périmètre à qualifier selon le type d’équipement) : ANRT — Agréments des équipements.
- Disponibilité maintenance : si le site n’a pas de technicien sur place 24/7, privilégier une conception documentée et simple à dépanner (repérage, procédures, pièces d’usure identifiées).
Exemple de plan de baie : partir du matériel, puis choisir 24U ou 42U
Considérons une baie de distribution pour un étage d’hôtel. Les éléments répertoriés sont quatre panneaux de brassage 1U, deux switches 1U, un routeur/pare-feu 1U, un NVR 2U, deux guides de câbles 1U et un autre équipement réseau 1U. Le total est de 4 + 2 + 1 + 2 + 2 + 1 = 12U. Mais ce total ne décrit pas tout le volume nécessaire.
| Élément (hypothèse) | Hauteur | Précaution |
|---|---|---|
| 4 panneaux de brassage | 4U | Prévoir accès aux prises et organisation des cordons |
| 2 switches | 2U | Vérifier profondeur, ventilation, puissance PoE et disponibilité des uplinks |
| 1 routeur / pare-feu | 1U | Vérifier flux d’air, alimentation et accès aux ports |
| 1 NVR | 2U | Prévoir profondeur réelle, rails, poids et maintenance disques |
| 2 guides horizontaux | 2U | Libérer l’accès au câblage sans obstruer la ventilation |
| 1 autre équipement | 1U | Dimensions et fixation à valider |
| Total matériel identifié | 12U | Ne comprend ni UPS, ni tiroirs optiques, ni accessoires futurs |
Si le projet ajoute, à titre d’exemple, un UPS 2U, un tiroir optique 1U, une étagère 1U et une réserve de 4U, le besoin atteint 20U. Une baie 24U peut alors constituer une candidate si les dimensions, la charge, la ventilation et les dispositifs électriques sont compatibles ; une 42U peut être plus appropriée pour un backbone central évolutif. Il ne faut pas décider uniquement sur la hauteur : le dégagement derrière le plus profond équipement, les panneaux d’accès, l’ouverture des portes et les réserves thermiques peuvent imposer une autre enveloppe.
Sur les dimensions d’interface de montage, la référence normative souvent citée côté industrie est EIA/ECA-310 (standard payant). À défaut de citer le texte normatif lui-même, vous pouvez vous appuyer sur des documents constructeurs décrivant l’interface EIA (rails 19″) et sur les fiches techniques des baies. Par exemple, le guide Vertiv VR Rack décrit l’installation dans un rack EIA et précise des contraintes de montage et de dégagement (périmètre : gamme Vertiv). À titre d’exemple de référence matérielle réelle, Schneider Electric propose la gamme AR3100B2 (NetShelter APC SX) annoncée en 42U. Il s’agit d’exemples de documentation fabricant, pas d’une recommandation d’achat de ces modèles ni d’une preuve qu’ils conviendraient au projet.
Sécurité physique et accès administratifs
L’accès au local et à la baie doit être limité aux personnes autorisées. Une baie dans une zone de passage ou un local humide expose l’installation à des risques évitables. Les équipements de sûreté et les accès à privilèges demandent une attention particulière.
Documentez les personnes autorisées à intervenir, les contacts d’escalade, les procédures de redémarrage et les sauvegardes de configuration. Selon la criticité du site, un décideur peut aussi demander (à faire valider par les équipes IT/sécurité) : modalités de gestion des comptes à privilèges, journalisation, et conditions d’intervention de prestataires. Notre article sur le renforcement de la cybersécurité des systèmes techniques rappelle que les switches et interfaces doivent être protégés comme des équipements IT sensibles.
Plan de baie : informations à figer
| Dimension | Questions à résoudre | Livrable utile |
|---|---|---|
| Hauteur | U occupées, guides, accessoires, réserve chiffrée | Vue frontale annotée |
| Profondeur | Profondeur utile vs externe, dégagement connectique, rayons de courbure | Vue latérale et plan de montage |
| Poids | Charge totale, positionnement des équipements lourds, rails/glissières | Note de charge et plan d’implantation |
| Puissance | Charge, PDU, UPS, circuits, périmètre secouru | Schéma électrique |
| Thermique | Dissipation et ventilation du local, points de mesure | Note thermique ou consignes d’exploitation |
| Brassage | Prises, cordons, étiquettes, chemins | Table ports–destinations |
Checklist de validation
- Lister équipements présents et futurs, dimensions et poids.
- Choisir largeur/profondeur avec dégagement arrière suffisant (profondeur utile vs externe).
- Vérifier hauteur U réellement utilisable (accessoires + réserve chiffrée).
- Étudier alimentation électrique, secours (UPS) et dissipation thermique.
- Valider la charge admissible et la répartition (équipements lourds en bas, rails).
- Prévoir guides, repérage, plan de ports et accès à la maintenance.
- Établir plans de face et profil avant commande.
- Livrer nomenclature de baie et tableau de brassage à jour.
Questions fréquentes
Une baie 42U est-elle indispensable ?
Non. Le bon format dépend de la charge, du nombre de liaisons, des accessoires et de la croissance attendue.
Puis-je placer un onduleur n’importe où ?
Il faut respecter masse, fixations, ventilation et consignes du fabricant. Sa consommation et son autonomie doivent être calculées. En pratique, l’emplacement est aussi conditionné par la répartition du poids et l’accessibilité pour maintenance.
Faut-il laisser de la réserve ?
Oui lorsque des évolutions sont prévues. La réserve doit rester quantifiée dans le plan de baie, sans remplacer le dimensionnement.
Conclusion
Une baie réseau réussie n’est pas celle dont l’espace est entièrement rempli. C’est celle qui reste exploitable, bien ventilée, correctement alimentée et documentée. Elle devient une infrastructure de bâtiment plutôt qu’un assemblage improvisé de matériels.
Échanger avec Domocasa sur votre projet
Références techniques
- Eaton — Rackmount PDU FAQ : définition de l’unité « U » (1U = 1,75″ = 44,45 mm) dans un contexte rack/PDU.
- Schneider Electric — FAQ FA158600 : identification de l’espace U et renvoi vers la référence EIA/ECA-310 (périmètre : explication constructeur).
- NIST SP 811 — Appendix B.9 : facteurs de conversion incluant Btu IT/h ↔ W (utile pour rapprocher des fiches techniques).
- Schneider Electric — FAQ FA369632 : exemple de méthode de calcul de débit d’air minimal d’une armoire à partir d’une puissance dissipée et d’un delta de température (méthode simplifiée).
- Vertiv — VR Rack Installer/User Guide (PDF) : consignes de montage/chargement, installation sur rails EIA et contraintes de dégagement (périmètre : gamme Vertiv VR Rack).
- Eaton — Blanking Panels datasheet (AFM03FXA) : rôle des panneaux obturateurs pour limiter la recirculation (périmètre : environnement de confinement, à adapter aux flux d’air réels des équipements).
