Fibre ou cuivre dans un bâtiment : où utiliser chacun ?

Dans un bâtiment connecté, les données circulent entre baies techniques, chambres, bureaux, équipements de sécurité et points d’accès. Faut-il choisir la fibre optique ou un câble Ethernet en cuivre partout ? Ni l’un ni l’autre. Fibre et cuivre répondent à des besoins complémentaires : distance, débit, alimentation PoE (Power over Ethernet), environnement électromagnétique, coût et facilité d’intervention. Une architecture durable affecte chaque média au bon tronçon plutôt que d’opposer deux technologies.

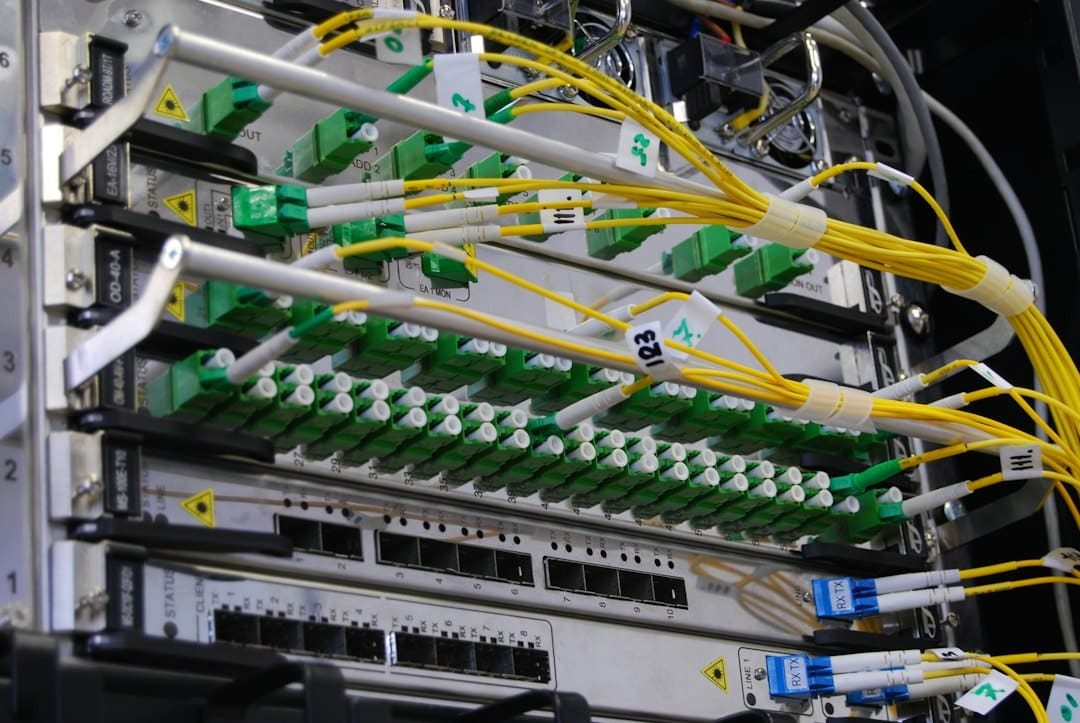

Photo by Kirill Sh on Unsplash

Synthèse pour décideur (2 minutes)

• Cuivre (RJ45) : meilleur candidat pour les terminaux (postes, Wi‑Fi, téléphones IP, caméras) surtout quand il faut du PoE et une maintenance simple.
• Fibre : à étudier en priorité pour le backbone (liaisons entre baies/étages/bâtiments), pour augmenter les distances et préparer les montées en débit, avec une alimentation locale côté équipements distants.
• Pivot de conception : en cuivre, le modèle de câblage structuré le plus courant travaille sur un canal de 100 m incluant liaison permanente et cordons. À confirmer au CCTP/projet et à valider par mesures.
• Recette = livrables : imposez des rapports exploitables (repérage, longueurs, mesures, plans) plutôt que des « tests de continuité » seuls.

Le rôle du cuivre : distribution terminale, PoE et distances

La paire torsadée cuivre demeure utile pour les postes de travail, téléphones IP, points d’accès Wi‑Fi, caméras et contrôleurs. Elle peut transporter Ethernet et de l’alimentation PoE avec les équipements et câbles compatibles. Ce double usage est particulièrement pertinent entre une baie de zone et les prises terminales.

Un point essentiel pour le câblage structuré : le modèle de canal cuivre “100 m” (très répandu dans les standards et la pratique) est généralement présenté comme 90 m de liaison permanente (« permanent link ») + jusqu’à 10 m cumulés de cordons (brassage et cordons utilisateurs). Comme l’accès aux textes normatifs complets (TIA/ISO/IEC/EN) est souvent payant, l’article s’appuie ici sur des sources publiques secondaires qui reprennent explicitement ce modèle : une note technique Belden qui décrit un essai sur canal 100 m avec 90 m + 10 m (Belden — PoE load without cable derating) et un rappel Fluke Networks sur la limite usuelle de 100 m et les scénarios de dépassement encadrés (Fluke Networks — Breaking the 100‑Meter Barrier).

Conséquence opérationnelle : éviter de dimensionner « 100 m de câble fixe » puis d’ajouter des cordons ; on risque de dépasser la longueur de canal utilisée comme référence, avec un résultat plus incertain. Le détail exact (marges, répartition des cordons, règles d’essai) dépend toutefois du standard/édition retenu et du modèle de canal contractuel : c’est un point à cadrer au CCTP/contrat, puis à vérifier à la mesure.

Cette géométrie ne garantit pas la prise en charge de n’importe quel débit ou PoE : la catégorie du câble, les performances certifiées du canal, l’application Ethernet, la section des conducteurs et les conditions thermiques restent déterminantes. Par exemple, la puissance PoE peut accentuer l’échauffement dans les faisceaux et influencer la performance selon la conception et l’environnement ; la note Belden illustre ce sujet dans un contexte d’essai et rappelle l’importance des conditions de pose (Belden — essai PoE / canal 100 m).

Le test de continuité des huit fils ne remplace pas une certification de performance cuivre adaptée à la classe visée. Le DOE (Dossier des ouvrages exécutés) doit enregistrer la catégorie réellement posée, la longueur mesurée, les cordons prévus et le rapport de recette de chaque lien.

Pourquoi réserver la fibre aux liaisons structurantes

La fibre transporte des signaux optiques. Elle est généralement étudiée pour les liaisons de backbone (réseau structurant) entre baies (baie principale ↔ baies d’étage, ou inter-bâtiments), notamment quand les distances deviennent contraignantes en cuivre ou quand l’on souhaite préserver des possibilités d’évolution en débit. La FOA décrit ces logiques de conception de câblage de bâtiment au niveau “guide” (non normatif) : topologies, rôles des liaisons et principes de conception (FOA — Designing Premises Cabling Systems).

Une fibre ne transporte pas directement l’énergie PoE destinée à un point d’accès ou à une caméra : il faut donc prévoir à l’extrémité un équipement alimenté localement (switch, convertisseur, micro‑baie, etc.), dimensionné selon l’architecture retenue. Cette différence explique pourquoi un projet peut utiliser une fibre entre les baies, puis du cuivre vers les équipements.

Enfin, en traversées inter-bâtiments, la fibre est souvent considérée comme un critère de séparation électrique (les données ne circulent plus sur un conducteur métallique). Cela ne dispense pas d’une étude de projet sur les chemins de câble, la mise à la terre, les interfaces métalliques éventuelles et les protections associées : ces points doivent être validés avec le bureau d’études concerné.

Monomode, multimode : faire un choix lié au projet

Le choix de la fibre doit préciser la famille, le type de connectique, les optiques (modules SFP/SFP+/QSFP selon les équipements), et les distances. En pratique, la fibre monomode OS2 est souvent étudiée pour des liaisons évolutives ou de plus longue portée ; les fibres multimodes OM3/OM4 peuvent être retenues sur d’autres architectures, selon les équipements et distances. Les possibilités réelles sont celles des modules optiques et des interfaces de transmission choisies : il faut se baser sur les fiches techniques des transceivers (SR/LR/ER, etc.) et la compatibilité des équipements, plutôt que sur une règle “fibre = X mètres”.

Évitez de décider « la fibre » sans préciser le nombre de brins utiles, les réserves, les types de tiroirs et la tolérance aux pannes. Les connecteurs et transceivers aux deux extrémités doivent être compatibles. La documentation finale doit enregistrer les modèles et mesures de liaison, pas seulement le parcours du câble.

Du local technique aux zones d’usage

Imaginons un hôtel doté d’une baie principale et de deux étages de chambres. La baie principale peut être reliée aux baies d’étage par fibre ; chaque baie d’étage distribue alors Ethernet cuivre aux bornes Wi‑Fi, téléphones, caméras et équipements compatibles. Cela limite les longues liaisons terminales et facilite le brassage de proximité.

Dans une villa, un schéma proche peut s’appliquer entre maison principale, dépendance et local technique, mais les distances réelles, les exigences électriques et le parcours des gaines guident la conception. Notre article sur le courant faible dès la conception d’un immeuble explique l’importance de réserver les cheminements et les locaux avant les finitions.

Séparer l’architecture logique du choix de câble

Un VLAN (Virtual LAN) n’exige pas « une fibre ». Il s’agit d’une séparation logique au niveau des équipements réseau. Inversement, un réseau sur fibre peut être mal segmenté et exposer des caméras, un réseau invité ou des contrôleurs techniques. Le support physique et l’architecture IP sont deux décisions distinctes mais coordonnées.

Le contrôle des flux entre réseaux, les uplinks redondants, l’alimentation des switches et la supervision déterminent la disponibilité réelle. Pour le cas d’un hôtel, le guide réseau IP d’hôtel : Wi‑Fi, IPTV, VoIP et CCTV fournit un exemple de familles de services à séparer.

Préparer les cheminements et les réserves

Un bâtiment neuf offre une occasion difficile à retrouver : prévoir gaines, chemins de câbles, traversées coupe‑feu, rayons de courbure, réserves de place et repérage. La fibre nécessite une attention particulière aux contraintes mécaniques et à la propreté des connecteurs ; le cuivre requiert une pose limitant notamment les contraintes de traction, de courbure, de proximité électrique et d’échauffement sous PoE.

Le plan VDI doit comporter les baies principales et secondaires, le nombre de prises, le nombre de liens de réserve et le parcours des câbles. Après chantier, ces documents deviennent plus utiles qu’une simple photographie de la baie.

Spécificités de chantier au Maroc (points d’attention)

Pour des décideurs au Maroc, le bon choix « fibre ou cuivre » dépend aussi de facteurs de mise en œuvre et d’exploitation, au‑delà des performances théoriques :

• Disponibilité des compétences et instruments de test : selon les prestataires et les villes, la certification cuivre et la mesure fibre (inspection, pertes d’insertion, OTDR) peuvent être réalisées en interne ou sous‑traitées. Anticipez ces moyens dans le CCTP/contrat et au planning (sinon, la recette se limite parfois à des contrôles insuffisants).
• Environnements chauds et poussiéreux (locaux techniques, faux plafonds, sites multi‑locaux) : la gestion de la propreté des connecteurs fibre, la ventilation/climatisation des baies et l’accessibilité pour maintenance deviennent des critères de coût global (OPEX) et de disponibilité.
• Maintenance multi‑sites : si le parc est réparti (hôtels, retail, agences), standardiser les consommables (cordons, jarretières, modules optiques) et la documentation (repérage, plans, rapports) réduit fortement les délais d’intervention.

Ces points relèvent davantage du risque projet que d’une règle technique universelle ; ils sont à valider avec l’intégrateur, le bureau d’études et l’exploitant.

Note de conformité (Maroc, cas CCTV) : si le projet inclut des caméras/vidéosurveillance, l’exploitation des images peut relever des traitements de données personnelles au sens de la loi 09‑08 (personnes identifiées ou identifiables ; principes de finalité et de durée proportionnée) (Loi 09‑08 (texte CNDP)). La CNDP publie également une fiche pratique sur la vidéosurveillance, notamment sur le cas de l’habitation privée et sur les démarches selon contexte (CNDP — Fiche « La vidéosurveillance »). Les formalités et obligations applicables se déterminent au cas par cas et doivent être cadrées dans le projet.

Recette et dossier remis au client

Pour les liens cuivre, prévoyez les tests requis par le niveau de câblage spécifié : continuité, performances et certification lorsque le marché le prévoit. Pour les fibres, consignez les résultats de mesure et les éventuelles inspections, en fonction de la méthode de recette choisie. Les interfaces optiques devront aussi être testées en trafic réel.

Pour rendre la recette plus actionnable côté décideur, voici des livrables typiques (à adapter au CCTP, au type de lien et aux équipements retenus) :

• Cuivre (par lien) : identifiant (baie/patch panel/prise), longueur mesurée, résultat de certification (classe/catégorie visée si applicable), commentaires de non‑conformité et actions correctives. Un test de continuité seul n’atteste pas une performance.
• Fibre (par brin) : identifiant complet (tiroir/port/numéro de fibre), méthode (insertion loss, OTDR si prévu), longueurs d’onde, résultats, date/opérateur et configuration. La FOA liste les informations à archiver pour des mesures exploitables en maintenance (FOA — Fiber Optic Testing).
• Plans & repérage : plan de fibres (affectation des brins), schémas de baies, nomenclature de cordons/jarretières, et cohérence des étiquetages « terrain ↔ baie ».

La documentation précise la destination de chaque liaison, ses performances attendues, la référence du câble, les repérages aux extrémités et les résultats d’essais. Ce travail facilite les extensions et limite le temps nécessaire pour identifier une panne. La comparaison équipements à câbler ou à connecter en Wi‑Fi complète cette vision du réseau terminal.

Exemple réel de dimensionnement : 200 m entre deux baies

Imaginons une liaison entre deux bâtiments ou deux locaux techniques distants de 200 m suivant les cheminements. Un lien cuivre Ethernet basé sur le modèle courant de canal 100 m ne répond pas directement au besoin. Une fibre monomode OS2 avec des modules optiques adaptés au débit et à la distance peut être une solution, sous réserve des contraintes de pose et du budget optique.

Le choix d’une fibre multimode peut également être étudié si les équipements (modules optiques) et le débit visé restent compatibles avec 200 m. Autrement dit, « multimode à 200 m » n’est pas une règle générale : selon la technologie Ethernet retenue (1/10/25/40/100G, etc.) et les modules (par exemple SR/LR/ER, selon les gammes constructeurs), la portée admissible peut varier fortement. La décision doit donc être liée à une interface de transmission et à des optiques identifiées, pas seulement à la distance.

Estimer l’atténuation du lien optique

Le guide FOA sur le calcul de perte optique présente une méthode consistant à additionner l’atténuation du câble, les connexions et les épissures. Prenons, pour illustrer le calcul, une liaison de 200 m à 1 310 nm avec une valeur supposée de 0,4 dB/km, deux connexions complètes à 0,5 dB chacune et une épissure à 0,2 dB :

0,2 km × 0,4 dB/km + 2 × 0,5 dB + 1 × 0,2 dB = 1,28 dB de perte passive estimée. Ces chiffres sont des hypothèses pédagogiques, non des caractéristiques garanties de chaque fibre ou connecteur. Les valeurs réelles se déterminent selon la catégorie de la fibre, sa longueur, la longueur d’onde et les composants réellement installés.

L’étape suivante consiste à comparer cette perte attendue à la plage optique du couple émetteur‑récepteur : puissance d’émission, sensibilité minimale, éventuel risque de saturation du récepteur, marge d’exploitation et conditions du constructeur. Un lien inférieur à la perte maximale tolérée ne suffit pas à garantir la compatibilité si la puissance reçue peut également être trop élevée.

Avant réception, mesurer la perte d’insertion et inspecter les connecteurs, puis conserver la méthode et les résultats ; l’OTDR peut compléter ces mesures selon le type de liaison et le cahier des charges. La FOA rappelle les informations à archiver : identifiant fibre, méthode, longueurs d’onde, références, opérateur et mesure.

Prendre aussi en compte les contraintes électriques

La fibre ne transporte pas le courant PoE et crée une séparation électrique entre les équipements de communication. Le switch distant doit recevoir une alimentation locale avec les protections et secours prévus. Pour des traversées inter‑bâtiments, la conception doit examiner la mise à la terre, l’environnement, les cheminements extérieurs et les règles applicables, avec le bureau d’études. Il est trompeur de remplacer une liaison cuivre PoE par une fibre sans prévoir comment le terminal sera alimenté.

Tableau de choix rapide fibre ou cuivre (enrichi)

Checklist de validation

• Cartographier toutes les prises, terminaux et baies.
• Mesurer les distances en tenant compte du cheminement réel (pas le « vol d’oiseau »).
• Définir les débits, l’alimentation PoE et les limites des ports (puissance, nombre de terminaux, budgets).
• Choisir la fibre et les optiques sur des critères de distance et d’évolution, en documentant les références retenues.
• Réserver fourreaux, espaces de brassage et liaisons de secours pertinentes (sans surdimensionner à l’aveugle).
• Tester/certifier les liaisons selon le CCTP et conserver les résultats (DOE exploitable).
• Remettre plans, repérages, nomenclature et documentation de maintenance.

Questions fréquentes

La fibre remplace-t-elle toutes les prises RJ45 ?

Non. Elle convient au backbone et à certains liens particuliers, mais la majorité des équipements terminaux IP se raccordent facilement par cuivre, notamment lorsqu’on veut les alimenter en PoE.

Le câble cuivre est-il limité exactement à 100 mètres ?

Les 100 mètres correspondent à un modèle usuel de canal en Ethernet cuivre dans le câblage structuré, largement repris dans la documentation technique publique (Fluke Networks). Au-delà, on sort des conditions standard : on entre dans du cas par cas (par exemple architecture avec équipement intermédiaire), à valider par conception et essais selon le besoin.

Puis-je transporter du PoE dans une fibre ?

Non, une fibre optique n’alimente pas un terminal PoE. Il faut une alimentation locale ou une solution d’ingénierie distincte.

Conclusion

Fibre au bon endroit, cuivre au bon endroit : une installation VDI durable combine leurs forces. La bonne conception distingue distribution terminale, backbone, besoin électrique et exigences de maintenance. Domocasa privilégie donc un plan d’ensemble vérifiable avant le début du chantier.
