Recette multicast/IGMP (IPTV & AV-over-IP) : checklist de tests et symptômes

29/01/2026
by Domocasa
Guides techniques Réseaux et Wi-Fi TV et Affichage digital

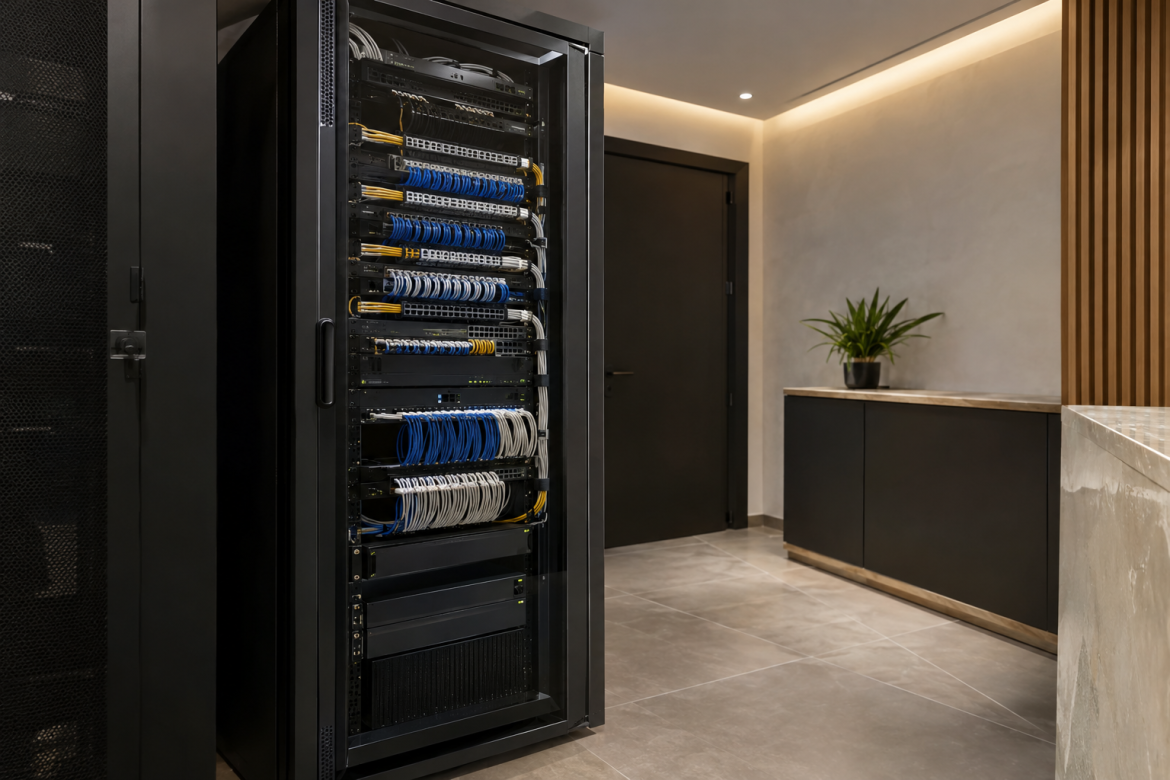

Illustration générée par IA — visuel conceptuel.

Pourquoi recetter le multicast (et pas seulement “vérifier que l’image apparaît”)

En hôtellerie, l’IPTV (set-top box, middleware, Hospitality TV IP) et l’AV-over-IP (encodeurs/décodeurs, distribution vidéo des salles de réunion, affichage, etc.) peuvent s’appuyer sur des flux multicast selon l’architecture retenue. Quand le multicast est en cause, les symptômes possibles incluent :

  • freeze / image qui gèle, macro-blocs, son qui décroche ;
  • zapping lent ou instable ;
  • flooding multicast (le multicast “inonde” un VLAN et dégrade le réseau, parfois au-delà du service TV/AV).

Les causes possibles se situent notamment dans la cohérence entre VLAN, IGMP snooping, présence d’un querier sur le VLAN, et (si nécessaire) routage multicast dès qu’on traverse des sous-réseaux. L’enjeu d’une recette n’est pas de “deviner”, mais de tester et prouver ces points (tables, captures, chemins).

Rappels utiles (strict minimum) : ce que la recette doit permettre de vérifier

IGMP : le contrôle (abonnement) n’est pas le flux (vidéo)

IGMP sert aux équipements récepteurs (TV IP, STB, décodeur AV, PC) à exprimer leur intérêt pour un groupe multicast. Les flux vidéo/audio (souvent en UDP) circulent ensuite sur le réseau. En recette, l’objectif est de valider les deux plans :

  • le control-plane : queries, joins, leaves (IGMP) ;
  • le data-plane : continuité du trafic UDP multicast, absence de pertes, absence de duplication inutile.

Note de cadrage : cet article traite d’IGMP (IPv4). En IPv6, l’équivalent côté abonnements multicast est MLD (les principes de recette restent proches : contrôle des abonnements + acheminement du flux).

IGMP snooping (L2) : éviter que le multicast se comporte comme du broadcast

Sur un réseau Ethernet, un switch qui ne “comprend” pas le multicast peut traiter certains flux multicast comme un trafic à répliquer largement dans un VLAN. Le snooping consiste à “observer” IGMP afin de limiter l’envoi des trames multicast aux seuls ports réellement abonnés.

Point important : la RFC 4541 est un document de type considerations / recommendations (informational). Elle aide à cadrer les objectifs et les risques (flooding, états), mais ne remplace pas la documentation de votre plateforme (switches, WLAN, routeurs).

Le querier : un point à vérifier (preuve par capture + identité)

Pour maintenir les états d’appartenance dans le temps, IGMP s’appuie sur une mécanique de queries et de réponses. En environnement IGMP snooping, la recette doit donc vérifier, sur chaque VLAN multicast, que l’on observe des IGMP General Queries (et identifier clairement qui les émet : routeur multicast sur ce VLAN, ou fonction “querier” de la plateforme selon l’architecture).

En pratique, l’approche la plus robuste est de :

  • capturer au bon endroit (SPAN ou capture au plus près du VLAN) ;
  • observer des General Queries et relever l’émetteur ;
  • documenter ce rôle par VLAN (qui est querier, où, et comment il est configuré).

Si les General Queries ne sont pas observables, ne concluez pas à une “cause” sur la seule intuition : considérez cela comme une hypothèse prioritaire à traiter et cherchez la preuve (capture IGMP + vérification de configuration).

Adressage multicast : identifier le modèle réellement utilisé (239/8 “administratif” vs SSM en 232/8)

La plage 239.0.0.0/8 est définie comme administratively scoped (usage interne, périmètre d’administration). Le bloc 232.0.0.0/8 est réservé aux destinations SSM (Source-Specific Multicast) et implique typiquement l’usage d’IGMPv3 côté abonnements (filtrage de sources). Le point clé en recette n’est pas de “choisir un modèle”, mais de documenter celui qui est réellement utilisé (groupes, VLAN, et sources si SSM) et de vérifier la compatibilité de bout en bout.

Avant la recette : ce qu’il faut exiger (sinon vos tests seront “à l’aveugle”)

Avant d’allumer une TV ou de lancer une vidéo, demandez une matrice claire (IPTV et/ou AV-over-IP) :

  • Sources : IP source, ports UDP, emplacement (headend, encodeur, serveur), ports/switchs ;
  • Groupes multicast : IP groupe, VLAN, et (si applicable) ASM vs SSM ;
  • Chemin réseau : liste des switches traversés, trunks, uplinks, points de routage ;
  • Version IGMP attendue côté terminaux (v2 ou v3) ;
  • Dépendances d’exploitation : qui administre quoi (IT, intégrateur AV, prestataire IPTV), et comment on revient en arrière en cas de changement.

Objectif : transformer cette matrice en protocole de recette avec des critères “vérifiables” (preuves, captures, tables IGMP, comportement par VLAN).

Checklist de recette IGMP/multicast (par VLAN multicast)

Travaillez VLAN par VLAN. Un défaut “sur un VLAN” peut avoir un impact très large si des trunks et des uplinks transportent plusieurs services.

Étape 0 — Hygiène d’architecture (avant d’entrer dans IGMP)

  • Point de conception (à documenter) : séparer le VLAN IPTV/AV (réseau média) des autres zones (ex. invités) et expliciter où le multicast est autorisé (point de recette : vérification VLAN + règles réseau).
  • Trunks cohérents : vérifier qu’aucun trunk ne “perd” le VLAN en chemin, et qu’aucun port d’accès n’est dans le mauvais VLAN. Un défaut de VLAN/trunk peut créer des écarts de fonctionnement entre prises ; à vérifier en recette sur plusieurs points représentatifs (par exemple deux prises proches + une prise éloignée).
  • Wi‑Fi et bridges : si le service traverse une portion Wi‑Fi (ou un pont L2/WLAN), recetez explicitement le traitement du multicast côté WLAN (ex. mécanismes de conversion multicast→unicast, snooping IGMP/MLD, limitations de débit multicast, etc.). Le comportement dépend fortement des contrôleurs/AP et de leurs réglages : ne le présumez pas.

Étape 1 — Tests L2 : IGMP snooping (sur tout le chemin)

  • Test L2-1 : snooping activé partout
    Vérifier que tous les switches traversés par le VLAN appliquent le snooping. Un switch sans snooping (ou mal configuré) sur le chemin peut entraîner du flooding ou des comportements instables ; en recette, vérifiez la cohérence sur tout le chemin.
  • Test L2-2 : table de groupes cohérente
    Sur un switch d’accès, contrôler que les groupes multicast apparaissent avec une liste de ports “abonnés” plausible (ports des STB/TV/décodeurs), et pas une liste de ports quasi complète.
  • Test L2-3 : test négatif anti-flood
    Sur un port d’accès du VLAN sans récepteur, vérifier qu’on ne reçoit pas de flux multicast “TV/AV” en continu. Si vous en recevez, considérez cela comme un signal fort de flooding (ou d’exception volontaire à documenter).
  • Test L2-4 : sortie de groupe (leave) et “fast leave” si pertinent
    Certains constructeurs proposent des options de fast leave / immediate leave pour accélérer la sortie d’un port d’un groupe multicast et réduire les délais de mise à jour. À cadrer comme une option de projet (et pas une règle universelle) :

    • valider le comportement sur votre plateforme (switches + terminaux),
    • et vérifier la topologie de port : certaines implémentations précisent de ne pas activer un “immediate leave” si plusieurs récepteurs peuvent exister derrière un même port (mini-switch, TV + STB, etc.).

Étape 2 — Tests querier : présence, identité et stabilité

  • Test Q-1 : existence de General Queries sur le VLAN
    Faire une capture (SPAN ou capture au plus près) et vérifier qu’on observe bien des IGMP General Queries périodiques.
  • Test Q-2 : “qui est querier” (un rôle identifié)
    Pour chaque VLAN multicast, l’objectif est de pouvoir nommer l’équipement qui joue ce rôle (cœur L3, switch avec fonction querier, etc.) et de l’indiquer dans la documentation d’exploitation.
  • Test Q-3 : stabilité lors d’un événement réaliste
    Simuler (de manière contrôlée) une coupure d’uplink, un redémarrage d’un switch d’accès, ou une mise hors service d’un équipement non critique, puis vérifier que :

    • les flux ne partent pas en flooding,
    • les abonnements reviennent correctement,
    • le querier ne “disparaît” pas ou ne change pas de manière incohérente.

Étape 3 — Tests L3 : seulement si vous traversez des sous-réseaux

Si vos sources et vos récepteurs ne sont pas dans le même domaine L2 (plusieurs VLAN, plusieurs étages, plusieurs bâtiments), il peut être nécessaire de mettre en place du routage multicast (selon l’architecture). Dans ce cas, la recette doit explicitement valider :

  • join dans le VLAN récepteur (IGMP observable) ;
  • présence du flux dans le VLAN récepteur (UDP multicast observable) ;
  • états multicast côté cœur L3 (tables/états de routage multicast selon la plateforme) ;
  • cohérence SSM/IGMPv3 si vous êtes en SSM : les récepteurs doivent joindre avec filtrage de source, et l’infrastructure doit supporter ce modèle sur tout le chemin.

Recommandation de projet : si vous n’avez pas besoin d’inter-VLAN pour le multicast, n’ajoutez pas ce niveau de complexité “par principe”. Si, au contraire, l’architecture impose du L3, documentez explicitement le périmètre, les équipements concernés et les preuves attendues en recette.

Checklist orientée symptômes (diagnostic rapide)

Symptôme : flooding multicast (réseau “qui hurle”)

Signes possibles : uplinks qui montent anormalement, ports non abonnés qui reçoivent les flux, dégradation simultanée d’autres services (Wi‑Fi, VoIP, applicatifs).

Hypothèses prioritaires :

  • snooping absent/désactivé sur un switch du chemin ;
  • table IGMP incohérente (ports “trop nombreux”) ;
  • mauvaise segmentation : le multicast “leak” vers un autre VLAN/zone.

Tests : test négatif anti-flood (port sans abonné), vérification des tables de groupes, vérification que le VLAN est bien contrôlé sur tous les trunks.

Symptôme : freeze, macro-blocs, son qui décroche

Hypothèses prioritaires :

  • pertes de paquets ou congestion sur un segment (uplink, switch d’étage, lien inter-bâtiments) ;
  • flooding partiel qui surcharge certains liens (le multicast arrive “partout”, donc il consomme la capacité) ;
  • mécanique d’abonnement non stable (control-plane IGMP à investiguer : queries/joins/leaves observables et cohérents).

Tests : capture data-plane (UDP multicast) au niveau du récepteur, compteurs d’erreurs et de drops sur les interfaces, et capture IGMP pour vérifier que joins/queries/leaves sont cohérents dans le temps.

Symptôme : zapping lent

Hypothèses prioritaires :

  • mécanismes de leave/join peu efficaces (version IGMP, comportement de l’accès, paramètres/timers selon plateformes) ;
  • problème “à la sortie” : l’ancien flux continue à être servi trop longtemps, ou la table se met à jour lentement ;
  • option de “fast leave” non adaptée à la topologie (à valider précisément selon prises/ports et équipements réels).

Test recette zapping (reproductible) : définir un scénario de zapping identique (mêmes chaînes / mêmes flux), sur plusieurs prises représentatives (chambre, suite, étage éloigné, salle de réunion), puis corréler :

  • timestamp du join/leaves IGMP (capture),
  • arrivée effective du flux UDP multicast côté récepteur,
  • stabilisation audio/vidéo perçue (validation utilisateur).

Méthode de diagnostic “preuve-based” : capturer au bon endroit, au bon moment

Où capturer (ordre conseillé)

  1. Au plus près du récepteur (prise chambre, baie d’étage, port d’accès) : c’est là que l’on observe le symptôme réel.
  2. Sur le switch d’accès via port mirror / SPAN : utile pour voir IGMP et le flux sur le même point.
  3. Au cœur / distribution (si routage multicast ou si vous suspectez un uplink) : utile pour isoler “c’est avant / c’est après”.

Quoi capturer

  • IGMP (control-plane) : queries + joins/leaves, pour valider la mécanique de souscription.
  • UDP multicast (data-plane) : continuité, pertes apparentes, arrivée sur les ports attendus uniquement.

Astuce d’exploitation : préparez une “fiche d’intervention” qui impose la même structure à chaque diagnostic (date/heure, VLAN, groupe multicast, port switch, capture IGMP, capture UDP, hypothèse, action, résultat). Sans cela, les équipes rejouent les mêmes investigations à chaque incident.

Pièges fréquents (à transformer en points de recette)

  • Snooping activé “presque partout” : un switch oublié peut suffire à flooder une zone.
  • Querier non documenté (ou non observable en capture) : ne partez pas d’une hypothèse. Identifiez l’équipement querier par VLAN et vérifiez la présence de General Queries dans le temps.
  • Querier configuré mais non opérationnel : selon les plateformes, certaines conditions (ex. IP d’interface/SVI, état L3) peuvent empêcher l’émission réelle des queries.
  • Version IGMP non cohérente entre terminaux et infrastructure : le “ça marche en labo” ne garantit pas “ça marche à l’hôtel”.
  • SSM/IGMPv3 supposé mais non vérifié : si vous utilisez 232/8, validez le filtrage de sources et le support bout en bout.

Livrables de recette à exiger (pour éviter les incidents répétitifs)

  • PV de recette par VLAN multicast : tests passés, preuves (captures, tables), réserves éventuelles.
  • Exports / sauvegardes des configurations réseau impactant IGMP (snooping, querier, VLAN/trunks, routage si concerné) selon la gouvernance IT.
  • Schéma logique : VLAN, rôle du querier, rôle du cœur L3, zones où le multicast est autorisé.
  • Procédure d’exploitation : quoi vérifier en premier quand un étage “freeze”, et comment escalader (IT / IPTV / AV) sans perdre de temps.

Références (RFC & documentation)

Pour aller plus loin (lecture utile Domocasa)

Les liens ci-dessous sont du maillage interne Domocasa (approfondissements éditoriaux). Ils ne remplacent pas les références RFC / constructeurs ci-dessus.

Si vous préparez une ouverture, une rénovation ou une reprise d’exploitation, l’enjeu n’est pas seulement de “corriger un bug IGMP” : c’est de rendre la recette reproductible et le diagnostic traçable, pour éviter que les gels et le zapping lent reviennent à chaque changement réseau.
