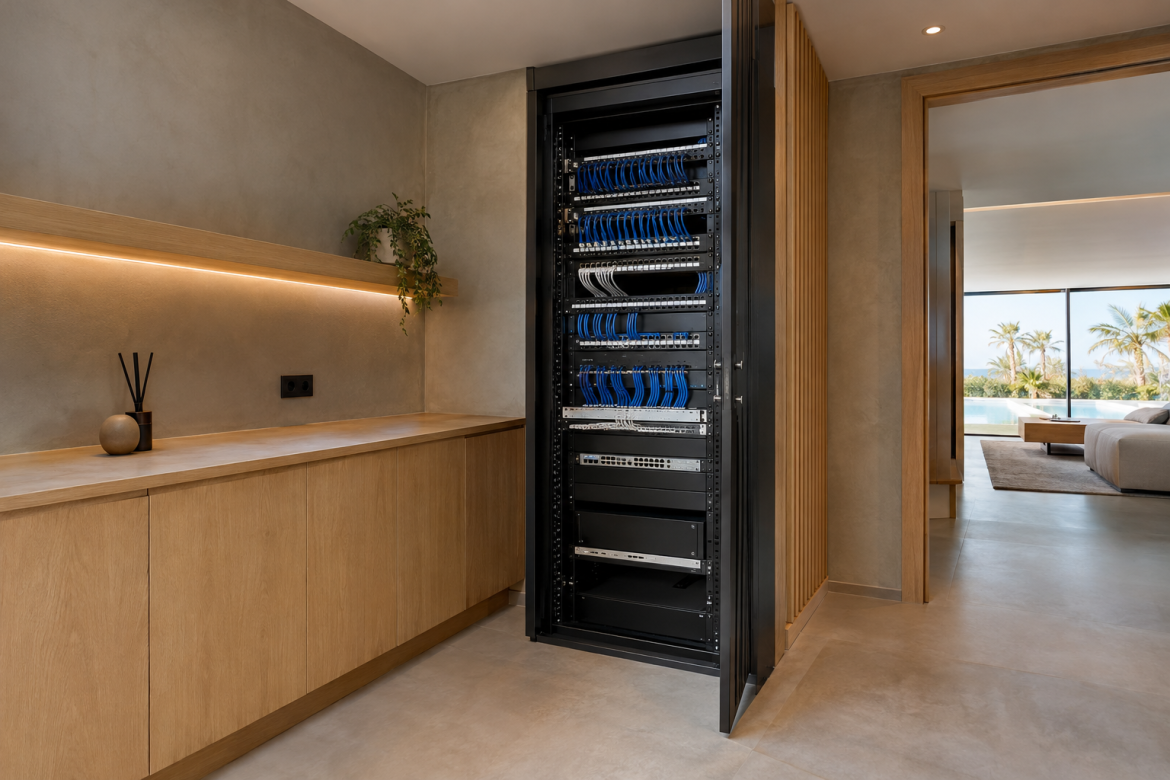

Illustration générée par IA — visuel conceptuel.
L’objectif du pré‑câblage n’est pas de “tout domotiser” dès la livraison. C’est de figer une infrastructure (chemins de câbles, réserves, baie, points réseau) qui permettra ensuite d’ajouter ou de faire évoluer le Wi‑Fi, les caméras, le vidéophone IP, l’audio multiroom, certaines fonctions domotiques, etc. sans reprendre les finitions.
Cette checklist est pensée pour des villas neuves et des rénovations lourdes au Maroc, quand les murs et plafonds sont encore accessibles. Elle complète nos approches “architecture domotique” et “réseau de grande villa” en se concentrant sur le chantier : quoi prévoir, où, et pourquoi.
Avant de tirer un câble : clarifier ce que vous voulez rendre “câblable”
Avant toute décision technique, alignez l’équipe (maître d’ouvrage, architecte, BET, électricien, intégrateur) sur une idée simple : quels équipements seront fixes (et donc de bons candidats au filaire), et quels usages resteront mobiles (Wi‑Fi, smartphones, tablettes).
- Fixe : points d’accès Wi‑Fi (AP), caméras, vidéophone/platine de portail, TV fixes, NVR, passerelles, serveurs, contrôleurs.
- Mobile : terminaux utilisateurs (smartphones, tablettes), invités, certains objets sur batterie.
Pour cadrer la logique “qui doit rester câblé”, vous pouvez aussi lire : Réseau filaire ou Wi‑Fi : quels équipements doivent rester câblés ?.
Décision n°1 : où sera le cœur “courant faible” (baie / armoire / local technique) ?
Une villa “Smart Home ready” a presque toujours besoin d’un point central : la baie (ou une armoire réseau) et son environnement immédiat. C’est elle qui conditionne la maintenabilité : brassage, évolutions, diagnostics, ajout d’équipements, et parfois continuité (onduleur selon projet).
Checklist baie / local technique
- Accessibilité : la baie doit rester atteignable après aménagement (maintenance, dépannages, ajouts).
- Ventilation : prévoir la dissipation thermique (switches PoE, NVR, routeur/firewall…).
- Énergie : prises dédiées, organisation propre des alimentations, réserve.
- Arrivée opérateur : anticiper l’emplacement de l’ONT/box, la route d’entrée fibre, et une réserve de cheminement.
- Organisation : panneaux de brassage, étiquetage, goulottes adaptées, réserve de place.
Sur une grande villa, cette logique rejoint naturellement l’architecture décrite dans : Wi‑Fi dans une grande villa : pourquoi un simple routeur ne suffit pas.
Décision n°2 : architecture en étoile (home‑run) et longueurs à surveiller
Pour le réseau IP et le PoE, la règle la plus robuste en villa est simple : tout revient en étoile vers la baie. Cela évite les enchaînements improvisés (petits switches cachés, alimentations multiples, pannes difficiles à diagnostiquer).
Longueurs Ethernet : pourquoi il faut les anticiper
Sur le cuivre Ethernet, la contrainte de distance existe et elle est souvent découverte trop tard (portail loin, dépendance, pool house, caméras en limite de propriété).
- En câblage structuré, des guides fabricants rappellent le modèle usuel : 90 m pour le “permanent link” et 100 m pour le “channel” (cordons inclus). Source Leviton (guide).
- Au‑delà de 100 m, on bascule typiquement vers la fibre (ou une architecture à repenser). Source Cisco (infrastructure physique).
Traduction chantier : identifiez dès l’avant‑projet les “points lointains” (portail, caméras périmétriques, bâtiments annexes) pour décider si une réserve fibre, une baie secondaire, ou une autre topologie est plus pertinente.
Checklist RJ45 / PoE : ce que vous gagnez à câbler dès maintenant
Le PoE (Power over Ethernet) simplifie beaucoup de lots : un câble pour les données et l’alimentation. Mais il doit être dimensionné au niveau des switches (ports + budget de puissance), et prévu au niveau chantier (tirages, réserves, emplacements).
Ce qui doit (généralement) revenir en RJ45 à la baie
- Points d’accès Wi‑Fi (AP) (idéalement 1 câble par AP, en plafond).
- Caméras IP (1 câble par caméra, sans mutualisation).
- Vidéophone IP (platine extérieure, postes/écrans IP, selon architecture).
- TV fixes / décodeurs / lecteurs multimédia (si vous voulez une expérience stable).
- Équipements techniques : NVR, contrôleurs, passerelles, serveurs, supervision.
PoE : repères utiles à connaître (à valider selon vos matériels)
En première approche, les types IEEE cités ci‑dessous donnent un ordre de grandeur pour dialoguer correctement avec l’intégrateur réseau (et éviter un switch “PoE” insuffisant le jour de la mise en service) :
- 802.3af (PoE) : jusqu’à 15,4 W.
- 802.3at (PoE+) : jusqu’à 30 W.
- 802.3bt (PoE++ / 4PPoE) : niveaux supérieurs (jusqu’à 60 W ou 90 W selon type).
Pour aller plus loin (dimensionnement concret “budget PoE” et erreurs classiques), voir : PoE, PoE+ et PoE++ : comment dimensionner la puissance d’un switch ?.
Checklist Wi‑Fi : emplacements d’AP à réserver (même si vous n’installez pas tout de suite)
Dans une villa, la meilleure décision “pré‑câblage” côté Wi‑Fi est souvent : pré‑câbler les emplacements d’AP (points d’accès) dès le chantier, même si vous n’achetez pas encore les bornes.
Implantation : principes (sans prétendre à une règle universelle)
- Plafond : les guides d’installation de fabricants rappellent que le montage plafond est, très souvent, le meilleur compromis pour des AP à antennes intégrées. Source Cisco (mounting guide).
- Éviter le “au‑dessus du faux plafond” par défaut : certains guides de déploiement indiquent que ce montage est généralement déconseillé (atténuation et obstacles techniques). Source Aruba (deployment guide).
Checklist “par point d’accès” (pré‑câblage)
- 1 câble RJ45 dédié, en plafond, à l’emplacement prévu (retour en baie).
- Boîte / attente propre et accessible (ne pas enfouir “sans accès”).
- Réserve de longueur suffisante pour une terminaison propre (éviter les câbles “au millimètre”).
- Si extérieur (terrasse/jardin) : prévoir un emplacement réellement prévu pour l’extérieur (câblage, étanchéité, maintenance).
Si votre villa est grande, la bonne méthode est de valider cette implantation sur plans, puis de la confirmer par une démarche de type site survey quand c’est pertinent : Étude radio Wi‑Fi : à quoi sert un site survey avant et après installation ?.
Checklist caméras IP PoE : extérieurs, portail, et points “longue distance”
Les caméras IP sont un excellent cas d’usage du PoE : alimentation centralisée en baie, maintenance plus lisible, et réseau dimensionné comme une infrastructure.
Pré‑câblage recommandé (caméras)
- 1 câble RJ45 dédié par caméra, en étoile vers la baie.
- Attentes extérieures accessibles, avec boîtes adaptées et une exécution soignée (objectif : éviter les reprises).
- Identifier dès l’étude les caméras “loin de la baie” : sur cuivre Ethernet, la limite de portée (100 m) doit être anticipée. Source Cisco.
Interopérabilité : ne pas acheter “ONVIF compatible” au slogan
Si vous prévoyez un système multi‑marques (caméras, NVR/VMS), l’ONVIF peut aider… à condition de rester factuel. ONVIF rappelle que la conformité doit être vérifiée via sa base officielle Conformant Products. Source ONVIF (conformance FAQ).
Pour la méthode complète (objectifs, réseau, stockage, exploitation), voir : Vidéosurveillance IP : comment concevoir un système réellement efficace ?.
Checklist vidéophone IP : câblage, PoE et sécurité d’architecture
Le vidéophone IP est un lot qui “touche à tout” : réseau, PoE, contrôle d’accès, ergonomie, accès distant. Il mérite d’être anticipé au même titre que les caméras et les AP.
Pré‑câblage (principe)
- Prévoir les tirages RJ45 vers la/les platine(s) extérieure(s) et vers les postes/écrans intérieurs selon l’architecture retenue.
- Prévoir le PoE si les équipements le supportent (alimentation centralisée) et dimensionner le switch en conséquence.
- Prévoir une réserve/gaine si vous n’arrêtez pas tout de suite le choix de modèle.
Pour éviter les erreurs classiques (logique d’ouverture, rôle de la platine, dépendances Internet), voir : Vidéophone IP : gérer ses visiteurs et ses accès à distance.
TV et audio : prévoir l’infrastructure sans figer trop tôt les marques
Sur les villas haut de gamme, les regrets arrivent souvent après coup sur deux zones : les TV (positions, câbles, réseau) et l’audio (réserves enceintes, trames de plafond, gaines, retours baie).
Checklist TV (pragmatique)
- Prévoir au moins un point RJ45 aux emplacements TV fixes (salon, master, salle cinéma, etc.).
- Prévoir des réserves (gaine disponible) vers ces zones si l’installation doit évoluer (ex. ajout d’un second point, migration de matériel, distribution vidéo).
Checklist audio (pré‑câblage “sans regret”)
- Si vous envisagez des enceintes encastrées : prévoir les attentes et les gaines avant fermeture des plafonds.
- Si vous envisagez un système centralisé : prévoir les retours vers la baie (ou un local technique AV).
- Garder des réserves là où l’usage peut évoluer : terrasse, piscine, salon, home cinéma, salle de sport.
Pour cadrer l’approche audio/AV (sans se limiter à une liste de produits) : Comment la domotique améliore l’expérience audio‑visuelle dans la maison.
Gaines, cheminements et réserves : le vrai “future‑proof” d’une villa
Le “future‑proof” d’une villa n’est pas une marque. Ce sont des chemins de câbles bien pensés et des réserves cohérentes avec les zones à risque d’évolution (portail, toitures, extérieurs, dépendances, zones techniques).
Checklist réserves (à décider sur plan)
- Une gaine technique verticale (ou un cheminement équivalent) entre niveaux, avec réserve.
- Au moins un fourreau dédié entre la baie et les zones “évolutives” : portail, toiture, extérieur, local piscine, dépendance.
- Des tire‑fils / aiguilles laissés en attente dans les fourreaux utiles.
Angles et goulottes : éviter les “coudes” qui compliquent le tirage
Sans entrer dans une logique normative, un point très concret revient souvent : des angles trop serrés rendent les câbles difficiles à tirer et peuvent dégrader la pose. Des guides de pratiques d’installation ICT rappellent notamment de privilégier des accessoires adaptés (angles à courbure douce) pour respecter le rayon de courbure des câbles télécom. Source BICSI (ANSI/BICSI 005).
Pour situer le sujet “cheminements et espaces” dans l’écosystème des standards, TIA publie une norme dédiée aux Telecommunications Pathways and Spaces (TIA‑569). Source TIA (page standard).
Important : les distances chiffrées de séparation courant fort / courant faible, les taux de remplissage et les règles détaillées sont des sujets à cadrer dans votre projet (CCTP/lot électricité/courant faible) et à traiter avec les professionnels concernés. Des sources de vulgarisation renvoient d’ailleurs à la norme sans en donner toutes les valeurs. Source Schneider Electric (FAQ renvoyant à TIA‑569).
Catégorie de câble : pourquoi le “choix tranquille” se joue avant les enduits
Dans le neuf et la rénovation lourde, beaucoup de projets retiennent le Cat 6A comme base “confortable” (recommandation de projet, à adapter), notamment quand on veut garder de la marge pour des évolutions réseau. Des fabricants rappellent que le Cat 6A est conçu pour supporter le 10GBASE‑T jusqu’à 100 m dans son cadre d’usage. Source CommScope.
Le point clé côté chantier : le choix de câble n’a de valeur que si l’exécution et les tests suivent (repérage, terminaison, recette, DOE).
DOE & réception : la checklist “vous me remercierez dans deux ans”
Une villa peut avoir un excellent réseau le jour de la livraison… et devenir pénible à maintenir si le repérage et la documentation n’existent pas. Le DOE (dossier “tel que construit”) est donc une décision de projet, pas une formalité.
Checklist DOE (minimum utile)
- Étiquetage : chaque câble repéré aux deux extrémités (prise / baie).
- Plan as‑built : positions réelles (AP, caméras, prises, platines, cheminements, réserves).
- Photos avant fermeture : attentes en plafond, passages en gaines, extérieurs (preuve utile en rénovation future).
- Table de brassage : port switch ↔ panneau ↔ prise ↔ usage (évolutif).
Pour compléter la logique “recette” côté domotique et infrastructure, voir : Réception d’une installation domotique : que faut‑il tester avant de prendre possession d’une villa ?.
Quand décider quoi ? (mini‑planning chantier)
- Avant faux plafonds : positions AP, caméras, enceintes encastrées, réserves.
- Avant enduits / peinture : chemins, fourreaux, retours baie, boîtes, attentes.
- Avant menuiseries / motorisations : besoins stores/rideaux, accès maintenance, alimentations.
- Avant finitions haut de gamme : validation des emplacements visibles (écrans, commandes, interphonie) avec l’architecte et le mobilier.
